QGF - 600 5 Gallon Máy chiết rót nước

Mô tả:

1.1, Máy tự động tháo nắp

Máy này được dẫn động bằng xi lanh, điều khiển bằng PLC; Hoạt động tự động bằng cách kiểm tra thùng;

Đầu tháo nắp bao gồm thiết bị kẹp và xi lanh, vị trí đầu tháo nắp có thể di chuyển lên xuống, thiết bị kẹp có thể điều chỉnh nhẹ để phù hợp với các loại nắp khác nhau.

Khi chai gallon vào máy, đầu tháo nắp sẽ đi xuống và thiết bị kẹp sẽ giữ chặt hai bên nắp thùng, sau đó nhấc thùng lên để tháo nắp; Và khi nắp được tháo ra, khí nén sẽ thổi nắp vào phễu chứa nắp, sau đó rơi ra ngoài vào khay chứa của khách hàng;

Áp suất kẹp được điều chỉnh để bảo vệ nắp;

Kích thước: 650*800*1600mm

Trọng lượng: 100kg

1.2, Máy rửa chai bên ngoài bằng bàn chải

Máy được chặn hoàn toàn để ngăn nước rò rỉ, khi chai gallon được đưa đến vị trí rửa, xi lanh sẽ dừng 3 chai bên trong và cố định chúng bằng bàn chải và thanh cố định, nước sẽ được bơm và phun vào thân chai, chai quay cùng với bàn chải; Chai sẽ được làm sạch bằng bàn chải và chức năng nước;

Không cần máy nén khí, dễ dàng cho sản xuất và bảo trì;

Thông số:

Số lượng bàn chải: 4 chiếc*2

Kích thước: 2000*1200*1750mm

Trọng lượng: 800kg

Công suất: bơm 0.37+động cơ 0.75*2=1.87KW

Kích thước bể nước tái chế: 600*550*550mm

Thành phần:

PLC: Mitsubishi

Xi lanh: AIRTAC

Công tắc khí - Khởi động từ - Rơ le: Schneider

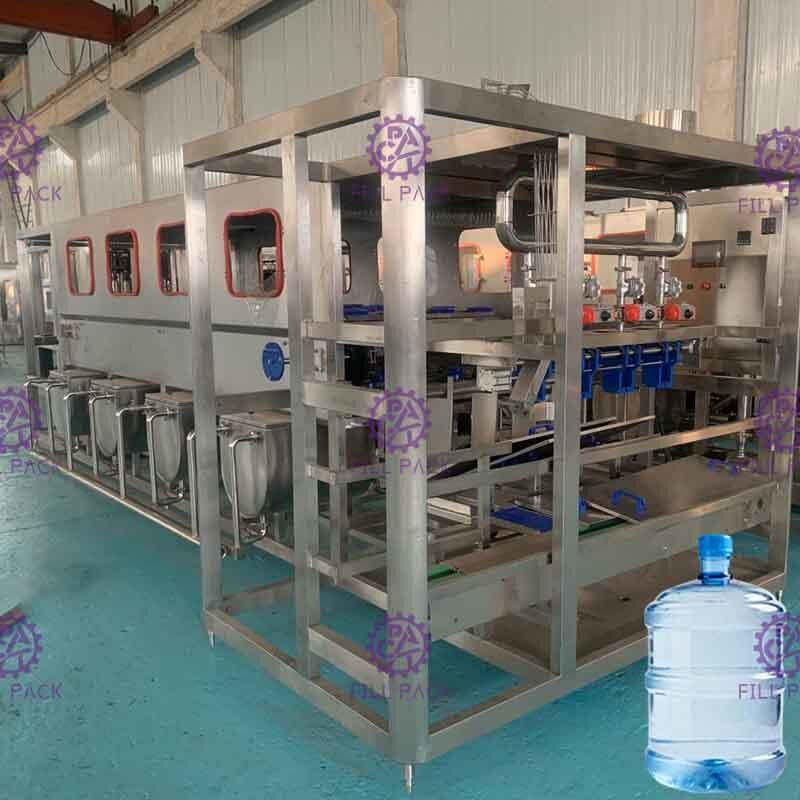

1.3, Máy rửa/chiết rót/đóng nắp có chức năng nạp chai tự động

Máy tích hợp rửa, chiết rót và đóng nắp. Đây là máy lý tưởng để sản xuất nước đóng bình. Toàn bộ máy sử dụng thép không gỉ 304, chống ăn mòn, dễ dàng vệ sinh. Các bộ phận điện chính đều là thương hiệu nổi tiếng. Hệ thống kênh khí sử dụng sản phẩm thương hiệu Air TAC. Máy có cấu trúc nhỏ gọn, chiếm ít diện tích, hiệu quả làm việc cao. Chỉ cần 2 người vận hành để điều khiển, là một lựa chọn tốt cho nhà máy.

Việc lắp đặt máy không cần khoan lỗ vít sàn, sau khi tháo thùng, đặt máy lên sàn phẳng, sau đó điều chỉnh chiều cao chân đế và điều chỉnh áp suất tất cả các chân đế cho đều. Sau khi máy được lắp đặt tốt, kết nối đường ống nước, đường ống thoát nước và nguồn điện, nguồn khí.

Quy trình làm việc:

Bộ phận chiết rót thùng có thể chia thành 3 bước: rửa, chiết rót và đóng nắp, tổng cộng 12 trạm làm việc, quy trình làm việc như sau:

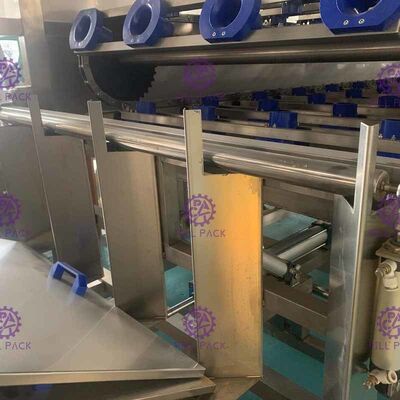

Đặt miệng thùng rỗng vào đế thùng, thùng rỗng sẽ được rửa trong tình trạng úp ngược, 2 trạm làm việc để đưa thùng vào.

Quy trình rửa sẽ chia thành 3 bước: 1, rửa dung dịch sát trùng, 4 vị trí làm việc; 2, rửa nước sạch, 4 vị trí làm việc. Mỗi bước rửa được đặt là 8S, sau khi rửa sẽ có 10S để nhỏ giọt.

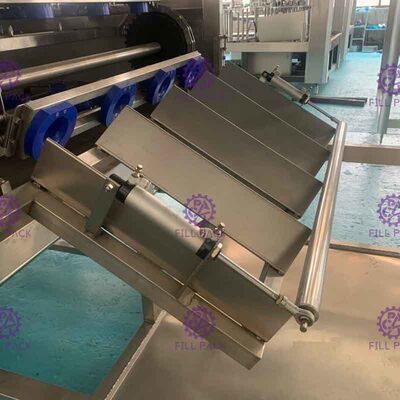

Thùng sau khi rửa sẽ di chuyển xuống 45 độ qua dây chuyền vận chuyển và sẽ đi qua dây chuyền ra ngoài và xoay 45 độ bằng xi lanh nâng thùng đến vị trí chiết rót để chiết rót.

Van chiết rót sẽ được điều khiển bằng xi lanh để đưa vào thùng và bắt đầu chiết rót, thời gian chiết rót được điều khiển bằng PLC, và thời gian chiết rót có thể điều chỉnh bằng bảng điều khiển theo bề mặt chất lỏng chiết rót. Sau khi chiết rót, lượng nước thừa sẽ quay trở lại bể nước tinh khiết bằng van thoát tự động, có thể giảm tiêu thụ nước. (không bao gồm bể nước)

Sau khi quy trình chiết rót hoàn thành, thùng đã chiết rót sẽ được đẩy đến vị trí đóng nắp bằng xi lanh dừng thùng, toàn bộ quy trình kết thúc tại đây.

Thông số:

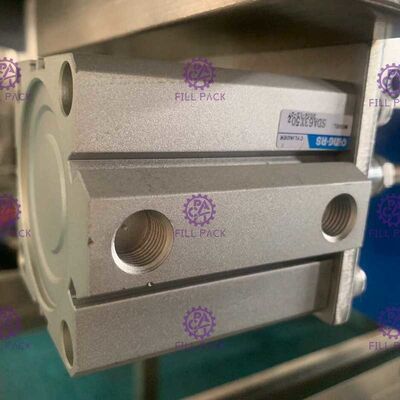

Xi lanh: Air tech-Đài Loan

Van điện từ: Air tech-Đài Loan

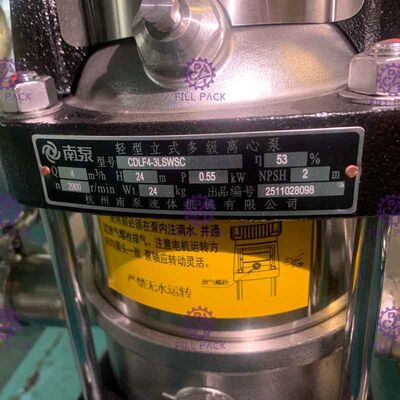

Bơm nâng - bơm chiết rót: Nanfang

PLC: Mitsubishi Nhật Bản

Công suất: 1.5KW

Kích thước: 6000*1800*1800mm

Trọng lượng: 1000kg

1.4, Máy co màng nhiệt

Toàn bộ cấu trúc SUS304, bao gồm nồi hơi điện để tạo hơi nước và hầm co màng đặc biệt cho màng nắp thùng;

Công suất: 20KW

Kích thước: 800*600*1200mm

Trọng lượng: 100kg

1.4, Đèn kiểm tra

Công suất: 0.09KW

Kích thước: 1000*100*450MM

Trọng lượng: 10kg

Thanh toán:

100% L/C không hủy ngang, chuyển nhượng được nhìn thấy hoặc 30% TT theo PI, 70% TT trước khi giao hàng

Giao hàng:

25-35 ngày làm việc sau khi nhận được L/C;
