Nước uống tinh khiết PET Chai nước 3 trong 1 Monoblock Rinser Filler Capper Thiết bị / Nhà máy / Máy / Hệ thống / Dây chuyền

Rinser

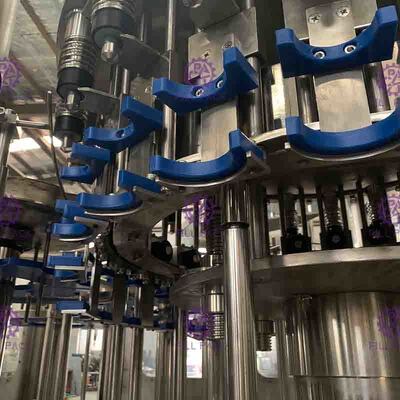

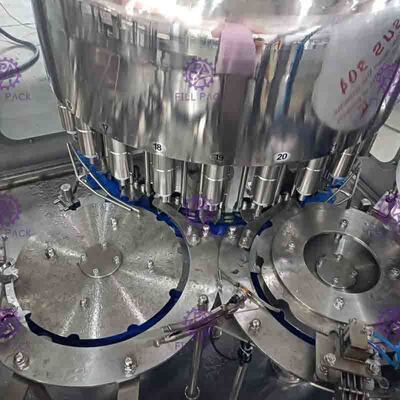

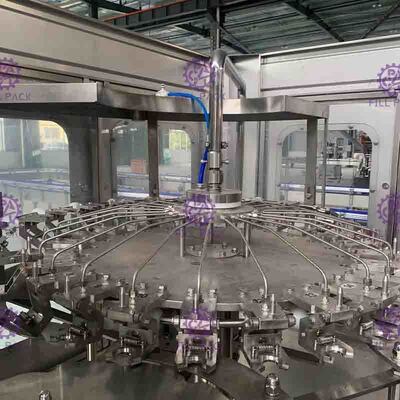

This machine adopts rotary washing method, mainly used for water new bottle rinsing purpose, and then sent the bottles to filling part. Máy này áp dụng phương pháp rửa quay, chủ yếu được sử dụng cho mục đích súc rửa chai mới, và sau đó gửi các chai để làm đầy một phần. PET bottles enter the machine by distributing bottle star wheel, and making the bottle mouth adown with clamp pincers and overturning device by grip the bottles mouth. Chai PET vào máy bằng cách phân phối bánh xe sao chai, và làm cho miệng chai được trang trí bằng kẹp kìm và thiết bị lật bằng cách kẹp miệng chai. After sanitary water rinse and drain, automatically turn to the bottle up, bottle after a star wheel conveyor to the filling machine. Sau khi rửa sạch nước và xả nước, tự động vặn chai lên, chai sau khi băng tải bánh sao đến máy rót. Mainly parts of equipment structure, washing media material, external protect frame are high-quality stainless steel, open-gear transmission. Chủ yếu là các bộ phận của cấu trúc thiết bị, vật liệu rửa, khung bảo vệ bên ngoài là thép không gỉ chất lượng cao, hộp số mở.

Into-water pipes has pressure meter. Ống nước có đồng hồ đo áp suất. Washing machine has water defrosting tray for recycling washing water. Máy giặt có khay xả nước để tái chế nước giặt. Washing water capacity per bottle is 105ml/s(0.25Mpa hour) Dung tích nước giặt mỗi chai là 105ml / s (0,25Mpa giờ)

Phụ

Phần này chủ yếu được sử dụng để đổ nước sau khi rửa xong chai.

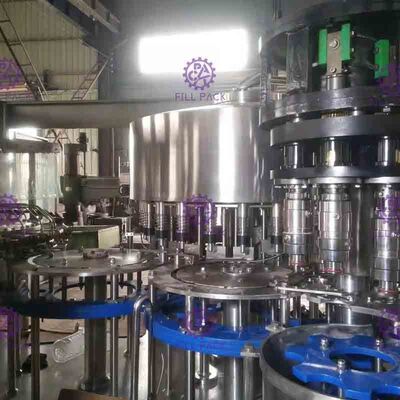

Máy chiết rót được giới thiệu bởi công nghệ Đức, sử dụng nguyên lý điền áp suất bình thường để thiết kế và sản xuất.

It adopt normal pressure mechanism valve, make filling with high speed and high precision of liquid level. Nó áp dụng van cơ chế áp suất bình thường, làm đầy với tốc độ cao và độ chính xác cao của mức chất lỏng. Double leading bars elevator structure to make the bottle up and stability. Đôi thanh dẫn cấu trúc thang máy để làm cho chai lên và ổn định.

Truyền động chính thông qua truyền động bánh răng là mở ổ đĩa kết hợp, với hiệu suất cao, tiếng ồn thấp, tuổi thọ cao, bảo trì dễ dàng, bôi trơn đầy đủ, sử dụng đầu dò điều khiển tốc độ động cơ ổ đĩa chính, máy này là điều khiển tốc độ chuyển đổi tần số không độ.

Hệ thống hướng dẫn chai, cấu trúc đơn giản, nó có thể thay đổi nhanh chóng và dễ dàng theo khối lượng chai khác nhau, toàn bộ máy này được vận chuyển bằng cách cắt cổ chai phương pháp.

PLC tự điều khiển, hiển thị lỗi trực tuyến, ví dụ: khối chai hoặc nắp không, v.v.

Trong bể chứa tự kiểm soát vật liệu sản phẩm, chiều cao mức chất lỏng thông qua cảm biến mức chất lỏng để kiểm tra, đảm bảo mức độ ổn định của chất lỏng và làm đầy đáng tin cậy.

Máy này phụ tùng chính và linh kiện điện là sản phẩm nhập khẩu

Capper

Phần nắp hoàn thành công việc để đậy nắp chai sau khi đổ đầy bằng thang máy nắp, và nắp được chuyển đến quy trình sau bằng chuỗi băng tải.

Capping machine rotates through reduction box drive rotational wheel, to make the cap leave the hopper with the function of centrifugal force. Máy đóng nắp quay thông qua bánh xe quay hộp giảm tốc, để làm cho nắp rời khỏi phễu với chức năng của lực ly tâm. There is a separation device for right cap and reverse cap at the exit, when the reverse cap passes, the cap automatically fall into and return to pipeline, and blow the reverse cap automatically to hopper through wind power. Có một thiết bị tách cho nắp phải và nắp ngược ở lối ra, khi nắp đảo ngược đi qua, nắp sẽ tự động rơi vào và quay trở lại đường ống, và tự động thổi nắp ngược lại để phễu qua năng lượng gió. Only right cap could enter into skids smoothly, the volume of cap inside of hopper will be automatic inspected by electric switch to control cap conveyor, and that ensures best effect of cap down. Chỉ có nắp bên phải mới có thể đi vào trong trơn trượt, khối lượng nắp bên trong phễu sẽ được kiểm tra tự động bằng công tắc điện để điều khiển băng tải nắp, và điều đó đảm bảo hiệu quả tốt nhất của việc hạ nắp. When the right cap enters into the slideway, it could smoothly enter into cap feed plate, to prevent accidents, there is an anti reverse cap drive plate device to match with slideway, to ensure that the access to the cap feed plate is correct. Khi nắp bên phải đi vào đường trượt, nó có thể dễ dàng đi vào tấm nạp nắp, để tránh tai nạn, có một thiết bị tấm ổ đĩa chống đảo ngược để khớp với đường trượt, để đảm bảo rằng việc truy cập vào tấm nạp nắp là chính xác. The slideway is also equipped with a pair of photoelectric switch, when testing no cap, then an immediate halt to the host. Đường trượt cũng được trang bị một cặp công tắc quang điện, khi kiểm tra không có nắp, sau đó dừng lại ngay lập tức cho máy chủ. In order to effectively remove non-anti-theft ring bad caps and cleanup additional caps in hopper, there is an active exit in front of the hopper exit can meet this function. Để loại bỏ hiệu quả các vòng xấu không chống trộm và dọn sạch các nắp bổ sung trong phễu, có một lối ra hoạt động ở phía trước lối ra phễu có thể đáp ứng chức năng này.
