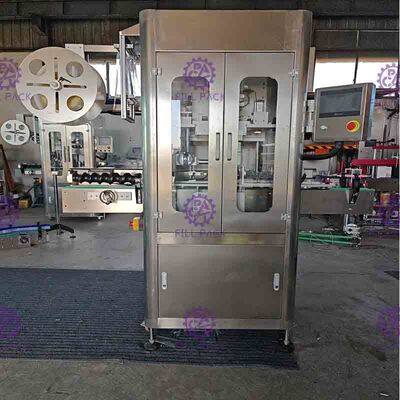

tự động Máy dán nhãn tay áo một đầu 150BPM 250BPM với đường hầm co rút

Máy dán nhãn ống đơn

Tổng quan:

Toàn bộ khung máy được làm bằng thép không gỉ SUS304. Khung máy đơn giản, đẹp mắt, chống thấm nước và không gỉ sét. Dễ dàng vệ sinh.

Hệ thống cắt đặc biệt: áp dụng công nghệ cắt và xoắn. Nhãn được cắt phẳng, không có gờ. Vị trí đặt nhãn đảm bảo độ chính xác khi dán.

Áp dụng thiết kế theo cụm, điều khiển theo mô-đun; Đạt được độ chính xác và tốc độ dán cao.

Với màn hình cảm ứng chất lượng tốt, thao tác bằng ngón tay, dễ dàng và nhanh chóng.

Đây là một máy đóng gói tự động cao. Chỉ cần một người vận hành, dễ dàng sử dụng.

Dễ dàng thay đổi vật liệu đóng gói, việc thay đổi khuôn có thể được thực hiện dễ dàng bằng tay mà không cần bất kỳ công cụ nào.

Trong giới hạn chiều rộng phẳng, có thể được sử dụng để đóng gói các vật thể có hình dạng khác nhau, dù tròn hay vuông, có thể áp dụng cho chai thủy tinh hoặc nhựa.

An toàn và ổn định hơn khi vận hành và tiết kiệm thời gian nhân công.

Quy trình làm việc:

Thông số kỹ thuật:

Loại máy này có chức năng mang chai, tách chai, dán nhãn và co nhãn, đồng thời theo đuổi tốc độ cao, định vị chính xác, ít nhân công và đóng gói hoàn hảo. Nó có thể áp dụng cho ngành công nghiệp thực phẩm và đồ uống và có chức năng làm đẹp và dễ bảo trì.

Truyền động đồng bộ, mọi thay đổi đối với dây đai truyền động sẽ được hoàn thành nhanh chóng. So với loại nhiều lớp truyền thống mà việc thay đổi và bảo trì cần hơn sáu giờ, việc bảo trì của nó dễ dàng và đơn giản, do đó không ảnh hưởng đến sản xuất.

Đầu cắt đơn thiết kế phẳng tại Trung Quốc áp dụng cho vật chứa có đường kính từ 30mm đến 130mm (TB-250 yêu cầu 2 đầu cắt). Bạn không bao giờ cần phải thay đổi hoặc gỡ lỗi nó. Nó cũng có màn hình giao diện người-máy cảm ứng độc đáo, nghĩa là, tự động tìm kiếm vị trí ban đầu cũng như an toàn và tiện lợi, vượt trội so với các sản phẩm tương tự khác.

Mặt phẳng cấp nhãn co đơn, chiều cao căng phù hợp để cố định nhãn; hình ảnh tự động bằng vi máy tính giúp tránh việc thiết lập và điều chỉnh. Bạn chỉ cần nhấn nhẹ, nhãn sẽ tự động phát hiện và định vị. Việc thay đổi nhãn nhanh chóng và tiện lợi, ngoài ra, vị trí cắt hoàn toàn chính xác.

Thiết bị cấp nhãn: TB-100 điều khiển đồng bộ độ căng cấp nhãn, khả năng cấp là 1,5 mét mỗi phút (TB-250, khả năng cấp là 2 mét mỗi phút), mặt phẳng cấp nhãn cuộn có đường kính 500mm, đường kính trong của ống giấy là 4', 8', 10'. Cấu hình cấp nhãn là độ căng ổn định cho phép chiều dài nhãn chính xác và cấp nhãn ổn định, nhanh chóng.

Trụ trung tâm áp dụng cấu trúc bắn nhãn từng bước và tốc độ là 250B-300B mỗi phút.

Đầu cắt được thiết kế mới sử dụng động cơ bước, tốc độ cao, hành động chính xác, đường cắt theo thứ tự và độ co đẹp mắt. Thiết kế này kết hợp với cấu trúc định vị nhãn đồng bộ cho phép độ chính xác của vị trí cắt trong vòng 1mm.

Nhiều nút dừng khẩn cấp cho phép dừng khẩn cấp tại vị trí thích hợp dọc theo dây chuyền sản xuất, đảm bảo an toàn sản xuất.

Hầm co nhiệt được thiết kế đặc biệt sử dụng máy thổi gió áp suất cao giúp hiệu quả co hoàn hảo. So với hầm co truyền thống không thể co chai cong, hầm co gió nóng này có thể mang lại hiệu quả co thỏa mãn.

Hầm co hơi kiểu mới cải thiện hiệu quả cao. Nó áp dụng cho chai tròn, chai dẹt, chai vuông, v.v. có kích thước khác nhau và bằng nhau. Việc điều chỉnh và bảo trì thuận tiện, quá trình co diễn ra theo thứ tự. Vòi phun hơi sử dụng kiểu tách biệt giúp hầm mịn. Miệng vòi được chia thành bốn phần và chiều cao, vị trí và số lượng hơi của mỗi phần có thể được điều chỉnh để hiệu quả co hoàn hảo. Túi hơi áp suất thấp sử dụng thiết kế ống thép liền mạch và mọi ống kết nối sử dụng ống mềm bằng thép không gỉ, do đó việc tháo lắp và cố định rất thuận tiện. Toàn bộ máy được làm bằng thép không gỉ, do đó giữ nhiệt và tiết kiệm năng lượng, ngoài ra, nó tuân thủ tiêu chuẩn an toàn quốc tế. Mặt phẳng thép không gỉ ở đáy có thể ngưng tụ nước và thoát nước. Có hai cửa sổ quan sát ở phía trước và phía sau thân hộp. Thiết kế chống thấm nước của toàn bộ máy được làm bằng thép không gỉ, giúp vận hành và bảo trì thuận tiện.

Thông số:

Điện áp: Máy chính; AC220V, 50/60HZ, 1.5-2.5KW, một pha

Tốc độ TB-150: 150 chai/giờ

Tốc độ TB-250: 250 chai/giờ, tốc độ nhanh hơn một chút khi nhãn ngắn hơn

Đường kính thân chai: 28mm-125mm

Chiều dài nhãn: 30mm-250mm

Độ dày nhãn: 0.035mm-0.045mm

Chất liệu nhãn: PVC, PET, OPS

Kích thước máy: Dài 2000MM * Rộng 850MM * Cao 2000MM

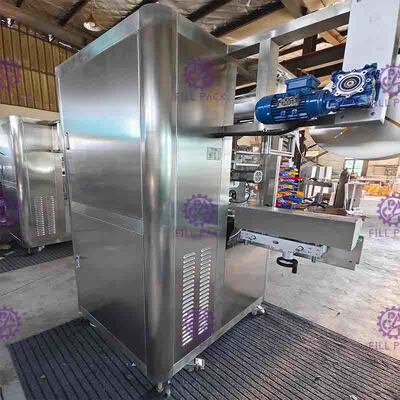

Hình ảnh chi tiết:

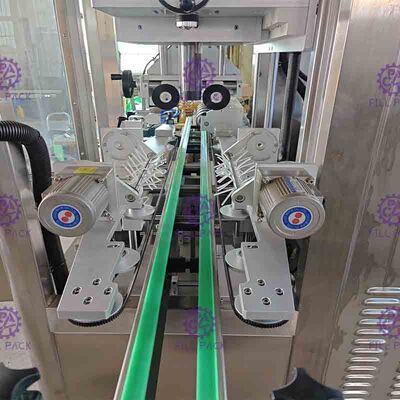

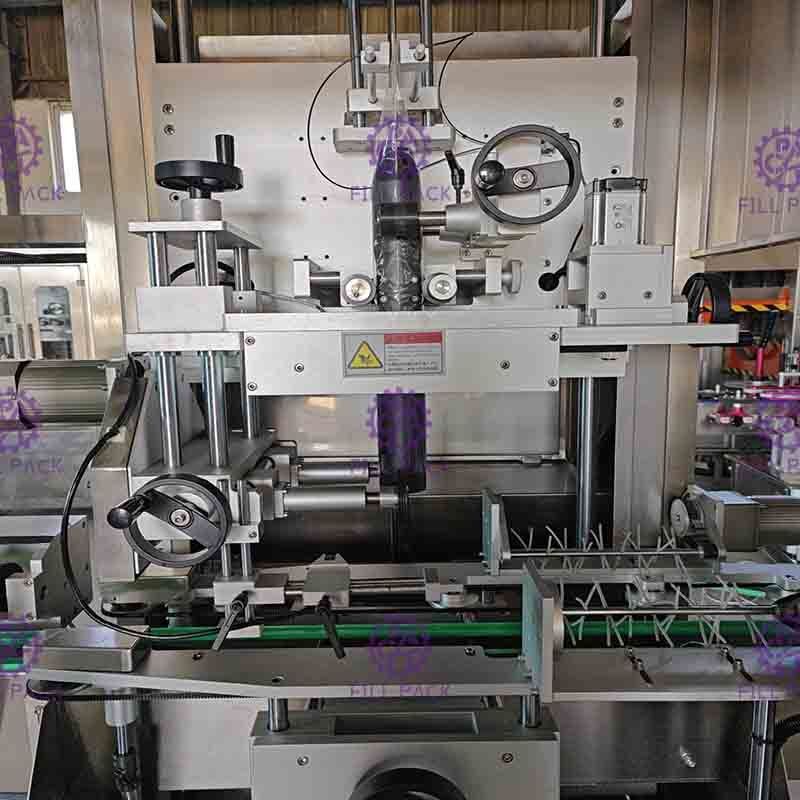

Cấu trúc bên trong máy để tham khảo.

TB-150 Bản vẽ thiết kế để tham khảo

1.2 Hầm co hơi :

Làm bằng thép không gỉ SUS304. Thiết bị có bộ điều khiển hơi để tránh lãng phí hơi. Hơi còn lại được đưa ra nhà máy qua động cơ gió. Áp suất hơi có thể điều chỉnh. Hiệu quả co hoàn hảo và sẽ không làm hỏng nhãn.

Thông số:

Công suất: 3 pha, 380V, 50HZ 0.25kw

Kích thước: 1500*700*2000mm (SB-1500)

2000*700*2000mm (SB-2000)

Áp suất: 0.4-0.7Mpa
