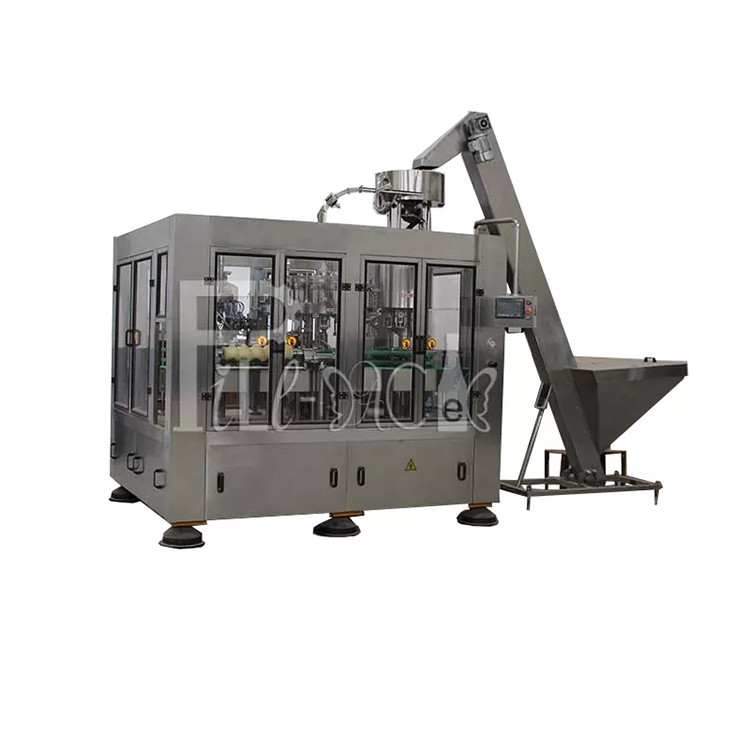

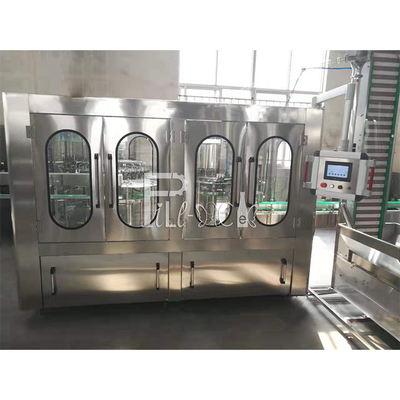

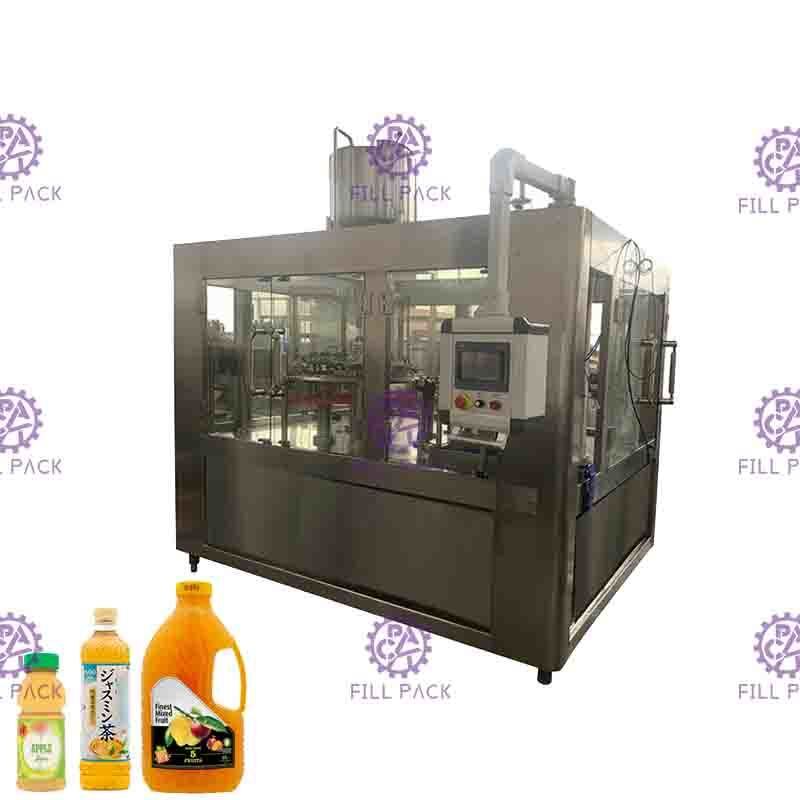

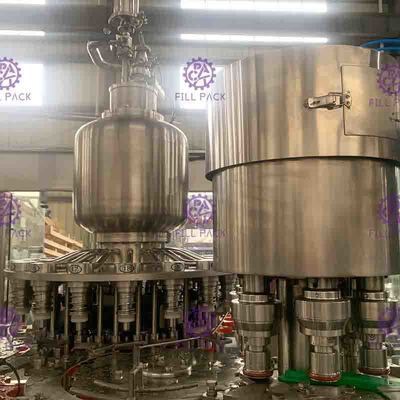

Máy chiết rót nóng tự động 5000BPH Monoblock Thiết bị máy chiết rót và đóng nắp chai nhựa trái cây

CGF18-18-6 Máy chiết rót 3 trong 1 tự động 5000BPH cho chai nhựa nước camnhà máy máy chiết rót và đóng nắp chai nước trái cây

Mục đích của việc chiết rót nóng trên 85℃ là dành cho nước trái cây có chất bảo quản. Chúng tôi chiết rót nước trái cây tiệt trùng vào chai đã tiệt trùng, điều này sẽ đảm bảo hơn để giữ hương vị tự nhiên của nước trái cây.Việc chiết rót cho đến đóng nắp bao gồm chai, nắp phải được đặt trong phòng vô trùng cấp 100.

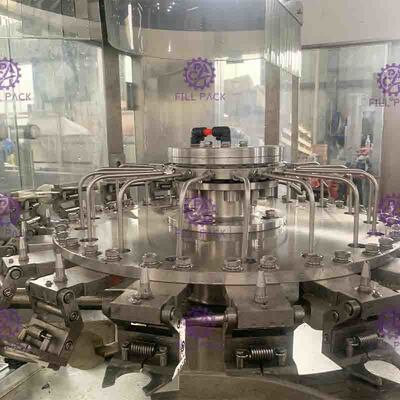

Bộ phận súc rửa

1. Ngoại trừ khung dưới, các bộ phận truyền động và một số bộ phận phải được làm bằng vật liệu đặc biệt. Các phụ tùng khác được làm bằng thép không gỉ 304.

2. Vòng bi con lăn được làm bằng thép không gỉ, vòng đệm kín được làm bằng vật liệu EPDM và nhựa được làm bằng UMPE.

3. Kẹp được làm bằng thép không gỉ, vị trí giữ cổ chai cũng được làm bằng thép không gỉ, so với kẹp cao su truyền thống, nó vệ sinh hơn, bền hơn và không có bộ phận hao mòn nhanh, các bộ phận ren của cổ chai có thể tránh bị ô nhiễm bởi kẹp cao su.

4. Kẹp được trang bị vòi phun hiệu suất cao, nó có thể vươn tới bất kỳ vị trí nào bên trong thành chai và có thể tiết kiệm nước súc rửa. Có một nắp phía trên vòi phun có thể ngăn nước bắn ra; và có rãnh tái chế điều chỉnh và ống tái chế dưới vòi phun.

5. Thời gian súc rửa có thể được đảm bảo trong 4 giây.

6. Bằng cách điều chỉnh chiều cao của các bộ phận quay để thích ứng với chiều cao chai khác nhau

7. Động lực được lấy từ hệ thống dẫn động trong khung thông qua bánh răng.

8. Việc cung cấp nước súc rửa được điều khiển bằng van điện từ.

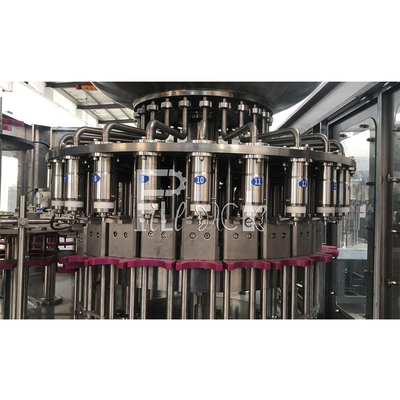

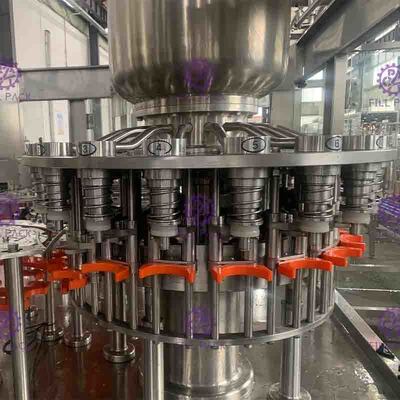

Bộ phận chiết rót

1) Máy chiết rót này được phát triển dựa trên việc tiếp thu và hấp thụ công nghệ tiên tiến nhập khẩu từ nước ngoài và đạt trình độ tiên tiến quốc tế. Nó chủ yếu được sử dụng để chiết rót đồ uống nóng. Nó có cấu tạo tiên tiến, hiệu suất ổn định, vận hành an toàn, bảo trì dễ dàng, hiệu suất sản xuất cao và tốc độ có thể được điều chỉnh vô hạn. Máy chiết rót là lựa chọn lý tưởng cho các nhà máy sản xuất đồ uống quy mô nhỏ và vừa.

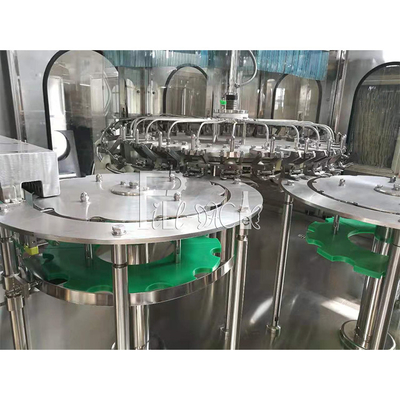

2) Chai sẽ được đưa vào máy chiết rót bằng băng tải, đĩa định vị sẽ xoay từng chai để được kẹp giữ, với năng lượng dẫn động của động cơ, các kẹp giữ sẽ di chuyển lên xuống theo trục chính, khi kẹp giữ chai, nó sẽ di chuyển lên để ép chặt miệng chai vào đầu chiết rót, đồng thời, van chiết rót mở và bắt đầu chiết rót, khi miệng chai rời khỏi đầu chiết rót, việc chiết rót dừng lại.

3) Toàn bộ máy được làm bằng SUS304. Đầu chiết rót là loại lò xo không có góc chết, không nhỏ giọt. Dễ dàng vệ sinh và bảo trì. Mẫu kẹp giữ phù hợp với tất cả các loại chai có cùng cổ chai, dễ dàng thay đổi hình dạng và dung tích chai. Van chiết rót được trang bị cốc súc rửa CIP;

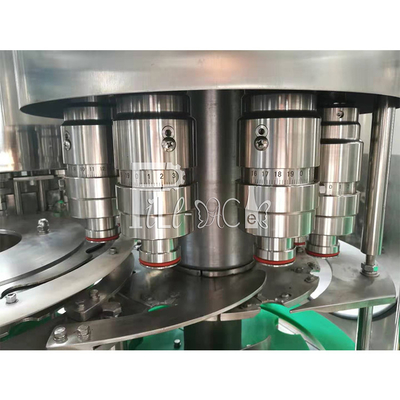

Bộ phận đóng nắp

Đơn vị này có độ chính xác cao nhất trong máy 3 trong 1, điều này quan trọng để máy hoạt động ổn định và chất lượng sản phẩm.

1) Giới thiệu công nghệ đóng nắp tiên tiến nhất gọi là "ZALKIN" của Pháp. Với sự giúp đỡ của chuyên gia từ viện cơ điện và kỹ thuật cơ khí của Đại học Giao thông Thượng Hải, chúng tôi đã thiết kế thành công. Ví dụ: I) cam đầu đóng nắp xoay (các bộ phận chính đảm bảo máy chạy ổn định), trong khi áp dụng công nghệ "ZALKIN", chuyên gia đã cải thiện tính xác thực và ổn định của máy tập trung vào động lực học và động học. II) Đầu đóng nắp xoay (các bộ phận chính đảm bảo chất lượng đóng nắp)

2) Đầu đóng nắp xoay có thiết kế hai mục đích; nó phù hợp với nắp phẳng và nắp thể thao.

3) Thiết bị có thể lấy nắp ngược ra và ngăn nắp ngược đi qua được lắp đặt trong hướng dẫn rơi nắp.

4) Một nhóm công tắc quang điện được lắp đặt trên hướng dẫn rơi nắp. Máy sẽ dừng khi không có nắp trên hướng dẫn.

5) Một công tắc phát hiện đầu vào chai được lắp đặt trên máy đóng nắp xoay.

6) Có các vòi phun vô trùng giữa bánh xe đẩy chuyển tiếp và các bộ phận chiết rót để súc rửa sản phẩm còn sót lại trong các bộ phận ren của cổ chai.

7) Có một xi lanh khóa nắp ở khớp nối giữa hướng dẫn rơi nắp và đĩa đóng nắp. Nó thực hiện chức năng không cấp liệu không đóng nắp.

8) Bằng cách điều chỉnh chiều cao của các bộ phận quay để thích ứng với chiều cao chai khác nhau.

9) Động lực của máy đóng nắp xoay được lấy từ hệ thống dẫn động trong khung và truyền qua bánh răng.

10) Các bộ phận chính của máy đóng nắp xoay được xử lý bằng trung tâm xử lý điều khiển kỹ thuật số

Thiết bị điện:

tham số
