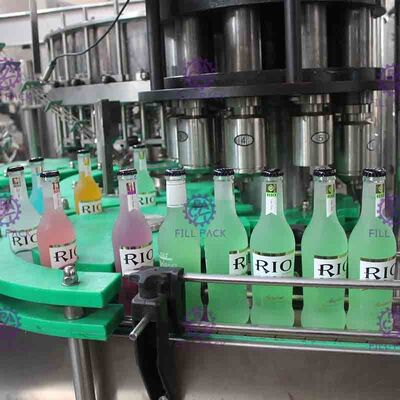

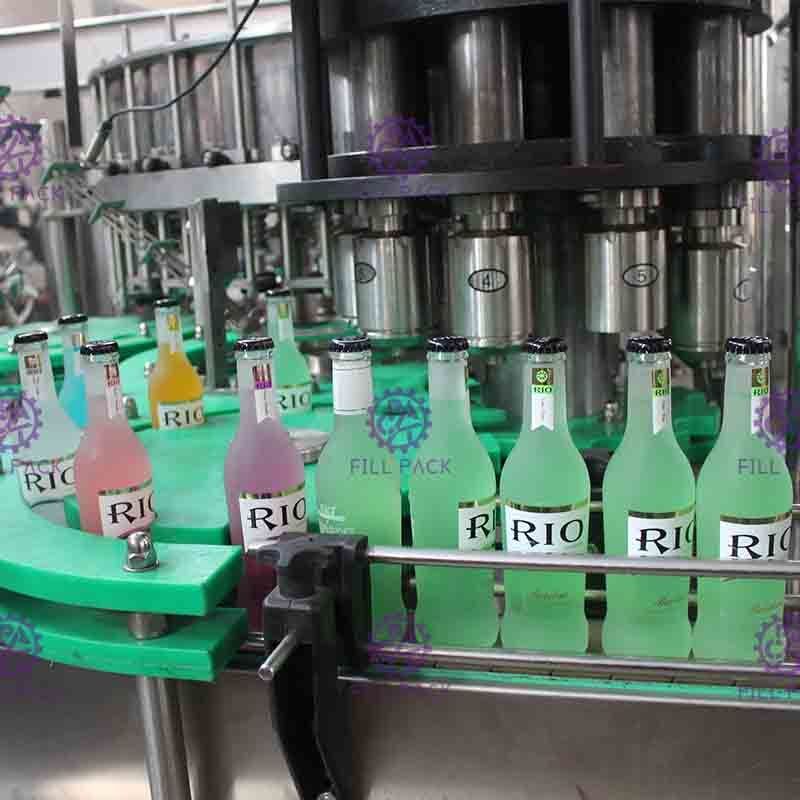

Chai thủy tinh Monobloc 3 trong 1 Máy chiết rót nước có ga Thiết bị chiết rót nước có ga với nắp vòng kéo
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Zhangjiagang, Trung Quốc |
| Hàng hiệu: | FILLPACK |
| Chứng nhận: | CE/ISO9001 |
| Số mô hình: | DCGF12-12-6 / DCGF18-18-6 / DCGF24-24-8 / DCGF32-32-10 / DCGF40-40-12 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 BỘ |
|---|---|
| Giá bán: | 23500USD |
| chi tiết đóng gói: | Hộp gỗ |
| Thời gian giao hàng: | 25 ngày làm việc sau khi đặt cọc |
| Điều khoản thanh toán: | L / C, D / A, D / P, T / T, Western Union, MoneyGram |
| Khả năng cung cấp: | 20 bộ mỗi tháng |
|
Thông tin chi tiết |
|||
| Machinery Capacity: | 3000-12000BPH | Bottle type: | Glass Bottle |
|---|---|---|---|
| Cap type: | Pull Ring Cap | Filling material: | Carbonated soft drink |
| Washing head: | 12/18/24/32/40 | Filling head: | 12/18/24/32/40 |
| Capping head: | 6/8/10/12 | Compressed air pressure: | 0.7Mpa |
| Filling temperature: | ≤4℃ | Air consumption: | 160KG-600KG |
| Điểm nổi bật: | 3 In 1 Soda Water Filling Equipment,0.7Mpa Carbonated Soft Drink Filling Machine,Glass Bottle Carbonated Drink Filling Machine |
||
Mô tả sản phẩm
Chai thủy tinh Monobloc 3 trong 1 Máy chiết rót nước có ga Thiết bị chiết rót nước có ga với nắp kéo vòng
>>> Tổng quan về dây chuyền sản xuất:
Thiết bị được sử dụng để sản xuất đồ uống có ga.Việc rửa, chiết rót và đóng nắp được tích hợp trong một máy. Công nghệ tiên tiến nhất từ Nhật Bản và Đức được sử dụng trong thiết kế.Lò xo co bóp được sử dụng trong quá trình rửa bình sữa.Các chai rỗng có thể được lật 180 ~ dọc theo đường ray vận chuyển.Có hai lần rửa bên trong và bên ngoài, hiệu quả rửa chai cao. Sử dụng chất lỏng làm đầy cố định trên bề mặt.Việc chiết rót nhanh chóng, lượng chất lỏng được kiểm soát chính xác và tránh rơi rớt và rò rỉ.Khi có chai, chai sẽ được phát hiện với tín hiệu công tắc gần, đồng thời ,, thực hiện tác động của van đảo chiều điện từ, xi lanh van mở sẽ được gây ra, làm cho van chiết rót mở bơm hơi;Khi không có chai, van đảo chiều điện từ mất công suất, thanh van bồn chứa chất lỏng bị rút lại, làm cho van nạp không mở, tránh CO2 thoát ra trong bình. thanh van đến vị trí đóng, làm cho van phun khí và van chất lỏng đóng đồng thời, sau đó nhờ cam xả đẩy thanh van xả, CO2 trong chai, ngăn chặn bong bóng chai từ van, van xả Cần đẩy đều vị trí khoảng 3mm. Cần đẩy chất lỏng dễ điều khiển.Tất cả kết cấu làm bằng SUS304, không có góc chết bên trong van chiết rót. Mômen từ được sử dụng để vặn nắp.Có thể điều chỉnh sức mạnh của nắp vặn mà không cần bước.Sức mạnh của nắp vặn cũng có thể được cố định và nắp sẽ không bị hỏng, việc đóng nắp là đáng tin cậy. Toàn bộ máy được điều khiển bằng PLC với màn hình cảm ứng như giao diện người-máy.Lượng đồ uống trong bình chứa có thể được kiểm soát tự động.Việc chiết rót và đóng nắp sẽ tự động dừng khi không có chai.Khi chai bị chật chội hoặc khi không có nắp, máy có thể tự động dừng lại. Công nghệ thay đổi tần số được sử dụng để điều chỉnh tốc độ hoạt động không hoạt động.Năng lực sản xuất có thể được hiển thị bằng kỹ thuật số và có thể được điều chỉnh một cách thuận tiện.

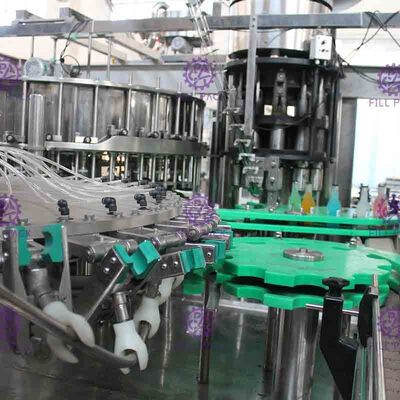

Rửa phần
1) Ngoại trừ khung dưới, các bộ phận truyền động và một số bộ phận phải được làm bằng vật liệu đặc biệt.Các phụ tùng khác được làm bằng thép không gỉ 304.
2) Vòng bi lăn được làm bằng thép không gỉ, vòng đệm được làm bằng vật liệu EPDM và nhựa được làm bằng UMPE.
3) Tay nắm được làm bằng thép không gỉ, vị trí giữ nút cổ chai cũng làm bằng thép không gỉ, so với tay nắm cao su truyền thống, vệ sinh hơn, bền và không bị mòn nhanh, các bộ phận vít của nút cổ chai có thể tránh bị ô nhiễm bởi bộ kẹp cao su.
4) Bộ kẹp được trang bị vòi phun hiệu quả cao, nó có thể phát triển đến bất kỳ vị trí nào của thành bình và có thể tiết kiệm nước rửa.Có nắp đậy phía trên vòi xịt có thể chống tràn nước;và có khe tái chế theo quy định và đường ống tái chế dưới vòi phun.5) Thời gian rửa có thể được đảm bảo trong 4 giây.
6) Bằng cách điều chỉnh chiều cao của các bộ phận quay để thích ứng với các chiều cao chai khác nhau.
7) Động lực bắt nguồn từ hệ thống dẫn động trong khuôn khổ được truyền bằng bánh răng.
8) Việc cung cấp nước rửa được điều khiển bằng van điện từ.
Lấp đầy một phần
1. Van chiết rót sử dụng van máy móc isobar, Tốc độ cao và dòng chảy lớn, van chiết rót có độ chính xác cao, tốc độ chiết rót nhanh, mức chất lỏng ổn định.
2. Bộ truyền động chính sử dụng bộ truyền động bánh răng độc lập, hiệu quả cao, tiếng ồn nhỏ, tuổi thọ cao, không cần bảo trì, bộ chuyển đổi có thể kiểm soát tốc độ động cơ chính, máy áp dụng tốc độ biến tần đa dạng, toàn bộ khu vực hoạt động, cơ sở động cơ là thép không gỉ chứa carbon Thép.
3. Hệ thống chai dẫn hướng, cấu trúc đơn giản, theo kiểu chai, có thể thay đổi.
4. Không chai, không đổ đầy.
5. Toàn bộ máy có thể được điều khiển tự động bằng PLC.
6. Mức chất lỏng đến cuối đường ống nạp, khi ngắt mạch không khí và chất lỏng ngừng chảy, và thay đổi chiều dài đường ống nạp có thể thay đổi chiều cao cần nạp.
7. Chiều cao mức có thể được điều chỉnh, mua từ Nam Kinh, van tốt nhất ở Trung Quốc.
8. Các bộ phận quan trọng của máy và các yếu tố điện là thương hiệu nhập khẩu.
9. Thanh gạt của van xả được đẩy bởi cam xả để xả dần lượng khí nén còn lại từ phần trên của chai vào khí quyển đảm bảo không tạo bọt khi chai được lấy ra khỏi van nạp.
10.Hệ thống chiết rót có thể kết nối hệ thống tuần hoàn CIP để rửa đường ống. Hệ thống này có thể làm sạch đường ống chất lỏng, bồn chứa chất lỏng và van chiết rót, v.v. một cách hiệu quả.

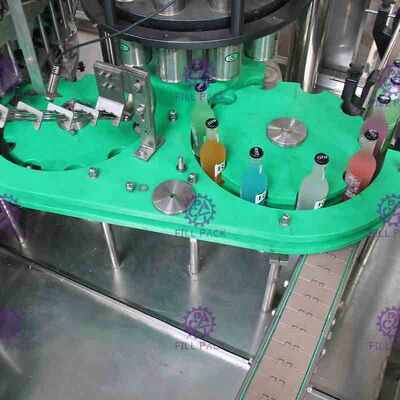

Phần đóng nắp
1) Máng phân phối nắp được trang bị cơ chế dừng nắp ngược và cơ cấu lấy nắp ngược.
2) Máng phân phối nắp được trang bị công tắc tế bào quang để dừng bộ phận đóng nắp khi không có nắp bên trong máng.
3) Capper được trang bị công tắc phát hiện chai đầu vào.
4) Cách sắp xếp nắp ly tâm được áp dụng để giảm hư hỏng của nắp.
5) Hệ thống kiểm tra nắp được áp dụng để điều khiển bật-tắt thang máy có nắp.
6) Pít tông bằng thép không gỉ và tuyến khuấy cơ học để đảm bảo rằng tuyến hoạt động tốt và đáng tin cậy.Capper có chức năng tải ra có thể làm giảm số lượng chai bị hỏng.
7) Khuôn cố định và xả nắp đặc biệt để nạp nắp chính xác;
1) Máng phân phối nắp được trang bị cơ chế dừng nắp ngược và cơ cấu lấy nắp ngược.
2) Máng phân phối nắp được trang bị công tắc tế bào quang để dừng bộ phận đóng nắp khi không có nắp bên trong máng.
3) Capper được trang bị công tắc phát hiện chai đầu vào.
4) Cách sắp xếp nắp ly tâm được áp dụng để giảm hư hỏng của nắp.
5) Hệ thống kiểm tra nắp được áp dụng để điều khiển bật-tắt thang máy có nắp.
6) Pít tông bằng thép không gỉ và tuyến khuấy cơ học để đảm bảo rằng tuyến hoạt động tốt và đáng tin cậy.Capper có chức năng tải ra có thể làm giảm số lượng chai bị hỏng.
7) Khuôn cố định và xả nắp đặc biệt để nạp nắp chính xác;
Thông số
| Người mẫu: |
DCGF12-12-6
|
DCGF18-18-6
|
DCGF24-24-8
|
DCGF32-32-10
|
DCGF40-40-12
|
| Dung tích | 0-3000BPH | 0-5000BPH | 0-7000BPH | 0-9000BPH | 0-12000BPH |
| Chai áp dụng: |
Chai thủy tinh, Nắp vòng kéo
|
||||
| Nội dung điền áp dụng: | nước giải khát có ga / nước có ga | ||||
| Phạm vi làm đầy áp dụng: | 200-1500ml | ||||
| Công suất động cơ chính: | 5KW | 5,5KW | 6,5KW | 6,5KW | 8KW |
| Tiêu thụ không khí: | 160kg |
200kg
|
300kg | 500kg | 600kg |
| Áp suất rửa: | 0,2Mpa | 0,2Mpa | 0,2Mpa | 0,2Mpa | 0,2Mpa |
| Nhiệt độ làm đầy: | ≤4 ℃ | ≤4 ℃ | ≤4 ℃ | ≤4 ℃ | ≤4 ℃ |
| Độ chính xác điền: | ≤ ± 2mm | ≤ + 2mm | ≤ + 2mm | ≤ + 2mm | ≤ + 2mm |
| Áp suất làm đầy: | 0,28Mpa | 0,28Mpa |
0,28Mpa
|
0,28Mpa | 0,28Mpa |
| Áp suất khí nén: | 0,7Mpa | 0,7Mpa | 0,7Mpa | 0,7Mpa | 0,7Mpa |
| Vật chất: | Body-SUS304 | ||||
| Kích thước (mm): | 2200 * 1600 * 2200 | 2400 * 1900 * 2200 | 2800 * 2150 * 2200 | 3700 * 2800 * 2200 | 4200 * 2850 * 2200 |
| Trọng lượng: | 3200KG | 4000kg | 4700KG | 5700KG | 6300KG |
