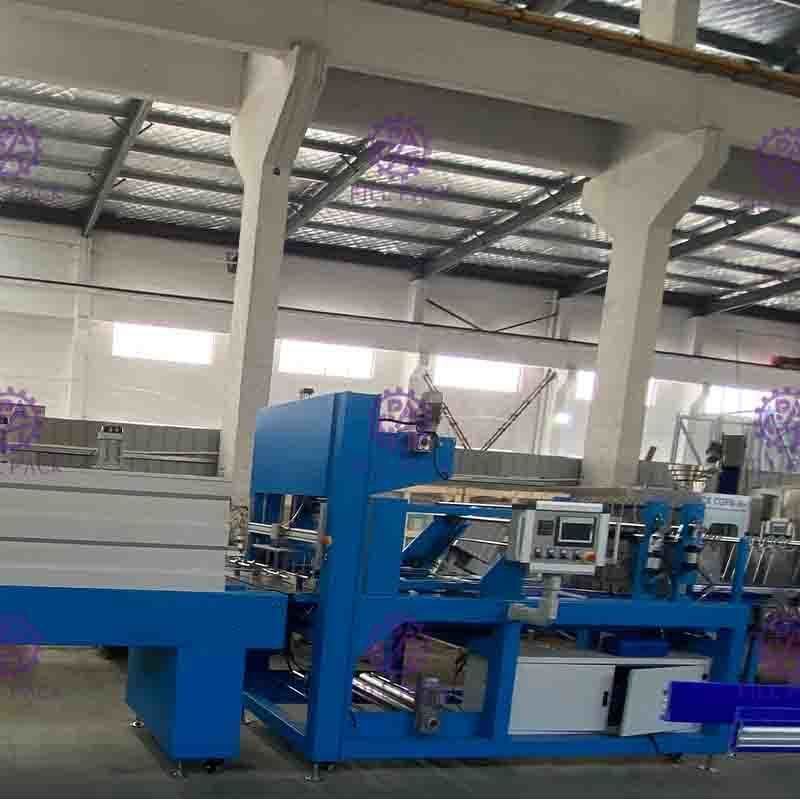

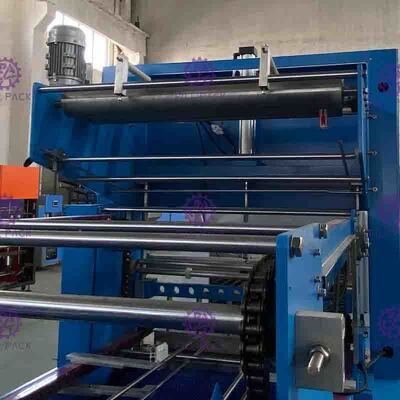

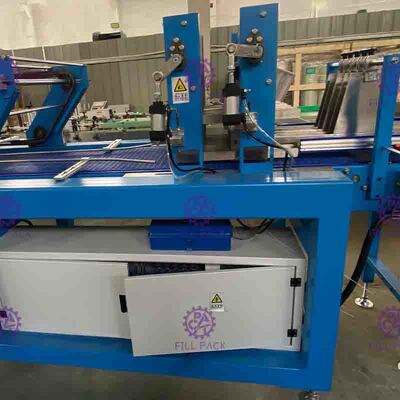

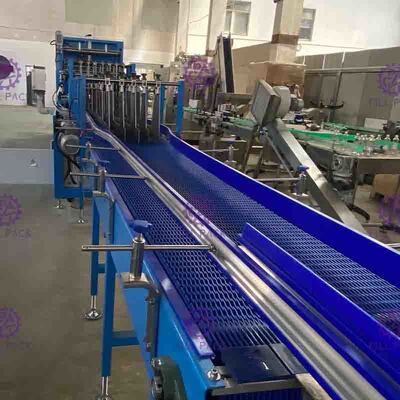

Bao bì co rút tuyến tính hoàn toàn tự động cho thiết bị đóng gói chai nhựa có màng in
Thông tin chi tiết sản phẩm:
| Nguồn gốc: | Trương Gia Cảng, TRUNG QUỐC |
| Hàng hiệu: | FILLPACK |
| Chứng nhận: | CE/ISO9001 |
| Số mô hình: | MBC200 |
Thanh toán:
| Số lượng đặt hàng tối thiểu: | 1 bộ |
|---|---|
| Giá bán: | 43000USD |
| chi tiết đóng gói: | vỏ gỗ |
| Thời gian giao hàng: | 25-30 ngày làm việc |
| Điều khoản thanh toán: | L/C,D/A,D/P,T/T,Western Union,MoneyGram |
| Khả năng cung cấp: | 20 BỘ mỗi tháng |
|
Thông tin chi tiết |
|||
| Vật liệu màng co: | Thể dục | Độ dày màng co đề xuất: | 0,07-0,15mm |
|---|---|---|---|
| Nhiệt độ tối đa của đường hầm co ngót: | Điều chỉnh 180 - 220° | Sản lượng tối đa mỗi phút: | 20-25 túi/phút |
| Nguồn điện cho phần co lại sưởi ấm: | 31KW | điện cho đường hầm: | 4kw |
| Điện áp tiêu chuẩn: | 380V 3 pha 50HZ | kích thước toàn cây: | 14150*1500*2170mm |
| Tiêu thụ khí nén: | 0,3M3/phút; 0,6-0,8mpa | cân nặng: | 1500kg |
| Làm nổi bật: | Gói co rút tuyến tính hoàn toàn tự động,Màng co rút tuyến tính cho chai nhựa,25 túi / phút Gói co rút tuyến tính tự động |
||
Mô tả sản phẩm
Máy đóng gói co màng tự động tuyến tính cho máy đóng gói chai với màng in
Hướng dẫn sử dụng sản phẩm
Thiết kế đơn giản, đẹp mắt, cấu trúc mới lạ, độc đáo, dễ bảo trì.
Màn hình lớn, giao diện người dùng hiển thị LCD bằng tiếng Anh.
Hỗ trợ trục cuộn màng bằng khí nén, thay màng nhanh chóng và dễ dàng, chỉ mất khoảng hai phút để thay màng.
Hệ thống truyền động căng màng, tạo hình đều, kiểm soát cắt màng chính xác, đường cắt gọn gàng.
Công nghệ điều khiển servo tiên tiến đảm bảo đồng bộ chính xác các bộ phận, truyền động tin cậy.
Cấu trúc hộp gia nhiệt hợp lý, cách nhiệt tốt, độ chính xác kiểm soát nhiệt độ cao.
Hỗ trợ các linh kiện điều khiển tiên tiến nhất thế giới của Schneider (Pháp), AIRTAC (Đài Loan), AUTONICS (Hàn Quốc); trang bị đầy đủ, hoạt động ổn định.
Các bộ phận truyền động cơ khí sử dụng thép không gỉ hoặc thép carbon đã qua xử lý nhiệt và các vật liệu khác; bề mặt được sơn chất lượng cao, chống gỉ toàn diện.
Tất cả các bộ phận điều khiển điện và khí nén đều tuân thủ các tiêu chuẩn ứng dụng quốc tế mới nhất (tiêu chuẩn CE).
Khi mất điện có thiết bị băng tải quay bằng tay, dễ dàng đưa sản phẩm bên trong kênh ra ngoài để gia nhiệt.
Hỗ trợ đóng gói cả màng trong suốt không in và màng in.
Thông số kỹ thuật:
| Vật liệu màng co | PE |
| Năng suất tối đa mỗi phút | 20-25 gói/phút |
| Độ dày màng co đề xuất | 0.07-0.15mm |
| Nhiệt độ tối đa của hầm co | 180 - 220° có thể điều chỉnh |
| Công suất cho bộ phận gia nhiệt co | 31KW |
| Công suất cho hầm | 4KW |
|

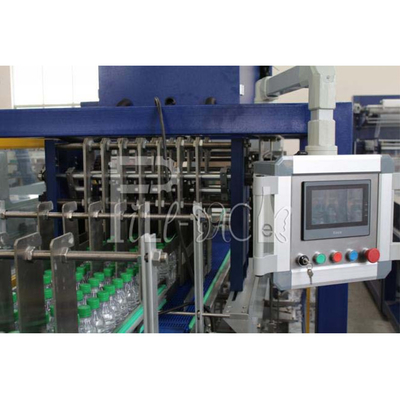

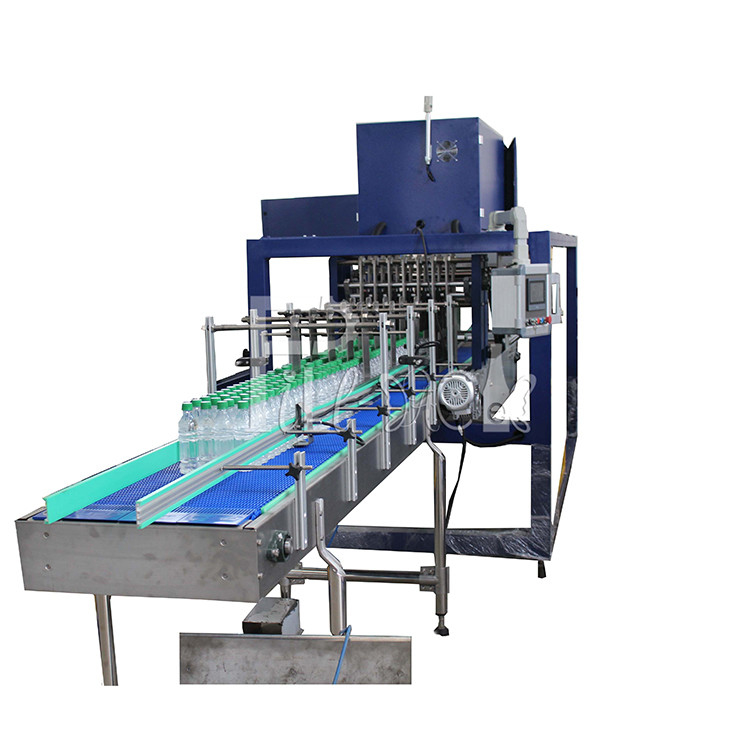

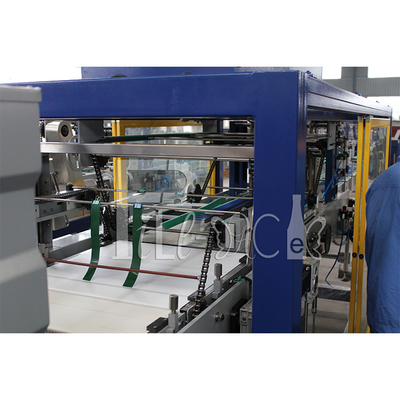

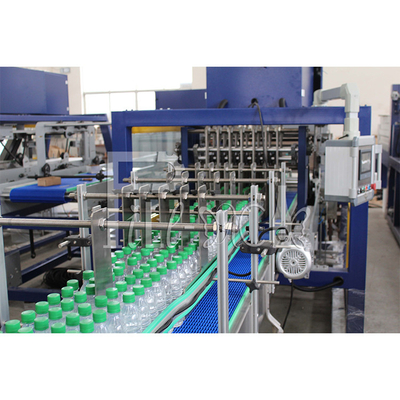

Bộ phận nạp chai và đóng gói màng |
Dài 6300 × Rộng 1500 × Cao 2100mm |
|

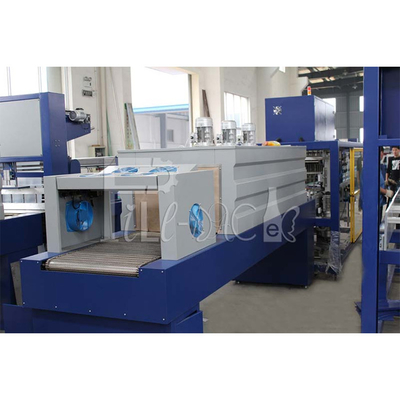

Bộ phận hầm co (bao gồm băng tải con lăn) |
Dài 7850 × Rộng 1100 × Cao 2170mm |
|
Tiêu thụ khí nén |
0.3 MBộ điều khiển servo/phút; 0.6-0.8mpa |
|
Chiều rộng băng tải nạp chai |
966m |
Loại đóng gói đề xuất:
(1) Đóng gói chai 350/500ML: 4×6, 4×5; Đóng gói chai 550/600ML: 3×4, 3×5.
(2) Đóng gói chai 1L/1.5L: 3×3, 3×4; Đóng gói chai 2L/2.5L: 2×2, 2×3.
(3) Đối với lon thiếc, chúng tôi đề xuất đóng gói bằng khay carton, đóng gói ổn định.
Lưu ý: Kích thước gói nhỏ nhất được hỗ trợ: 200*150*100mm;
Kích thước gói lớn nhất được hỗ trợ: 420*300*330mm;
Cấu trúc chính và quy trình sản xuất
Cấu trúc chính: thiết bị bao gồm bộ phận băng tải nạp chai, bộ phận phân loại chai, bộ phận cấp màng và đóng gói, hầm gia nhiệt co, bộ phận làm mát bằng quạt, bộ phận băng tải con lăn đầu ra và hệ thống điều khiển điện, bộ phận điều khiển khí nén, v.v.
Quy trình sản xuất:
Máy đóng gói co nhiệt tốc độ cao MBC200 (loại màng in) dựa trên đặc tính co nhiệt của màng đóng gói. Máy sử dụng cảm biến công tắc quang điện để phát hiện trực tuyến, và các tín hiệu thu thập được điều khiển và xử lý bởi chương trình PLC (bộ điều khiển lập trình). Băng tải được sử dụng để nạp chai liên tục. Các tấm chai được sắp xếp theo cách mạnh mẽ, đẩy chai và đóng gói bằng điều khiển servo, co nhiệt trong các kênh, làm mát bằng khí lạnh và định hình cùng các cơ chế khác để hoàn thành toàn bộ quy trình đóng gói.
Chi tiết thông số kỹ thuật:Số
| Tên | Thông số kỹ thuật | Số lượng | Thương hiệu | Xuất xứ | 1 |
| Màn hình vận hành bằng phím 10.4 inch | 1 bộ | Schneider | Pháp | 11 | |
| Động cơ servo | 5 bộ | Schneider | Pháp | 11 | |
| Bộ điều khiển servo | 5 bộ | Schneider | Pháp | 11 | |
| Cảm biến quang điện, |
công tắc cảm ứng 5 bộ |
Schneider | Hàn Quốc | 10 | |
| Linh kiện khí nén | AIRTAC | ĐÀI LOAN | 6 | ||
| Linh kiện điện | Schneider | Pháp | 11 | ||
| Vòng bi truyền động chính | Harbin | 9 | |||
| 8 | |||||
| Vòng bi tuyến tính | Harbin | 9 | |||
| Bộ giảm tốc | 4 bộ | AUTONICS | Hàn Quốc | 10 | |
| Lựa chọn hệ thống điều khiển PCC | Schneider | Pháp | 11 | ||
| Động cơ servo | 5 bộ | Schneider | Pháp | 11 | |
| Bộ điều khiển servo | 5 bộ | Schneider | Pháp | 11 | |
| Bảng điều khiển vận hành bằng nút bấm 5.7 " | Loại PP41 | 1 chiếc | Schneider | Pháp | 11 |
| Giao diện Bus | RS-232, CAN | 1 chiếc | Schneider | Pháp | 11 |
| Module đầu vào và đầu ra | 6 chiếc | Schneider | Pháp | 11 | |
| Băng tải xích (nhựa kỹ thuật) |
(Bao gồm tất cả các loại bánh răng, bánh xe dẫn hướng, đệm) có cường độ cao, chống mài mòn cao, v.v. DuPont |
Corporation Mỹ |
12 | ||
| Ống gia nhiệt |
(dạng tản nhiệt xoắn ốc) 24 chiếc |
13 | |||
| Quạt gia nhiệt 1.1kw | 2 bộ | 15 | |||
| Cách nhiệt cao (Lớp H) | 2 bộ | 15 | |||
| Lưới gia nhiệt bằng vật liệu thép không gỉ chất lượng cao 924mm × 500mm |
