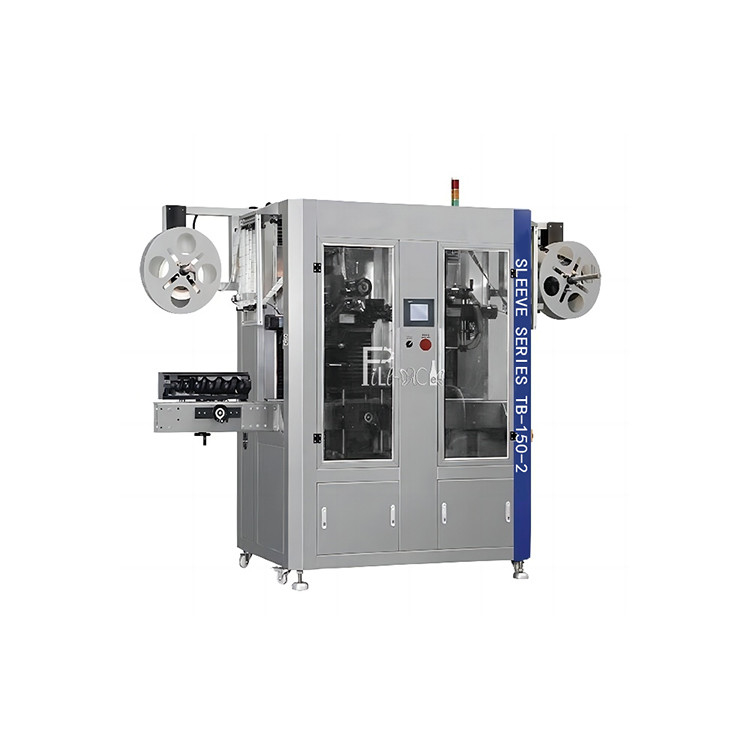

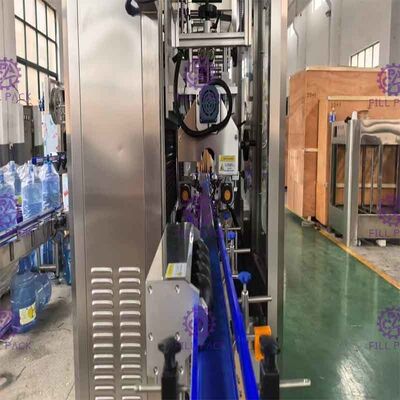

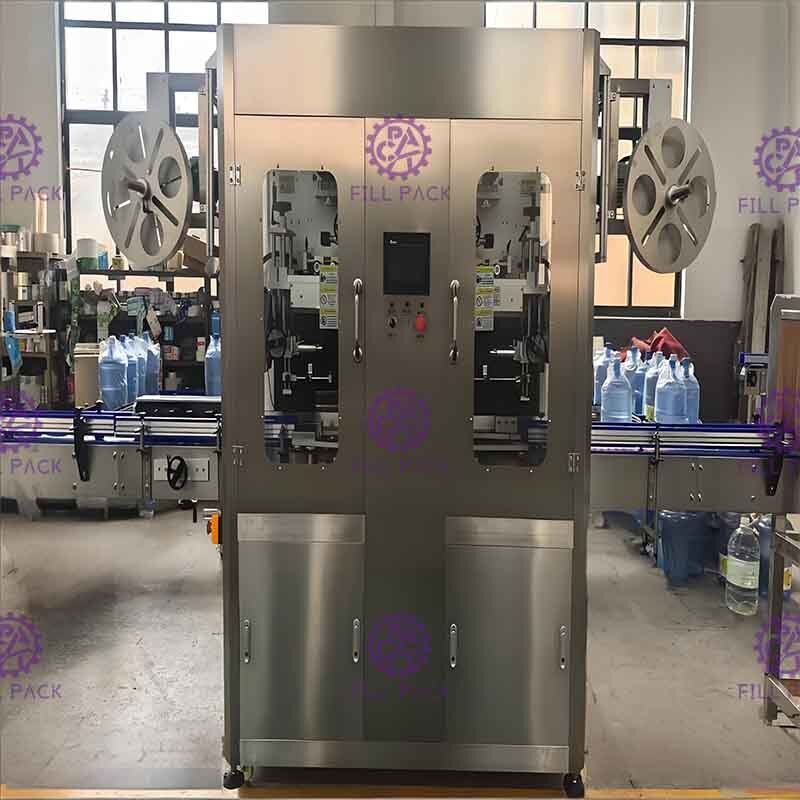

Máy dán nhãn co tay hoàn toàn tự động Hai đầu cho thân máy có hơi nước co lại

Toàn bộ tự động hai đầu thu hẹp tay áo nhãn máy nhà máy cho cả hai cơ thể / cổ nhãn với hệ thống giảm hơi nước

Tổng quát:
Toàn bộ khung máy được làm bằng thép không gỉ SUS304. khung đơn giản, đẹp, chống nước và không rỉ sét. Nó dễ dàng để làm sạch. Hệ thống cắt đặc biệt:áp dụng công nghệ whist và con-volute. Việc cắt nhãn là phẳng, không có burr.The thiết lập vị trí nhãn đảm bảo độ chính xác tay áo.Với màn hình hoạt động cảm ứng chất lượng tốt, đạt được hoạt động bằng ngón tay, dễ dàng và đường tắt. Nó là một cao tự động đóng gói máy. chỉ một người tay cầm, hoạt động dễ dàng. dễ dàng thay đổi vật liệu đóng gói,việc thay đổi khuôn có thể dễ dàng được thực hiện bằng tay mà không cần bất kỳ công cụTrong giới hạn chiều rộng phẳng, có thể được sử dụng để đóng gói các đối tượng có hình dạng khác nhau, không quan trọng là tròn hoặc vuông, có thể được áp dụng trên chai thủy tinh hoặc nhựa.An toàn cao hơn và ổn định cho hoạt động và tiết kiệm thời gian lao động.

Thông số kỹ thuật:

1) Máy dán nhãn tay áo TB-150-2 được xây dựng tùy chỉnh để đáp ứng nhu cầu nghiêm ngặt của các nhà sản xuất và nhà cung cấp. Nó có thể được sử dụng độc lập hoặc tích hợp trực tuyến và phù hợp với tốc độ trang bị lấp đầy.

2) Nó được xây dựng trên một khung phần thép không gỉ, loại thực phẩm. nền tảng vững chắc này giữ cho chuyển động và rung động ở mức tối thiểu để đảm bảo gắn nhãn nhất quán, chính xác.

3) thiết kế máy cắt đầu đơn vị mặt phẳng ở Trung Quốc áp dụng cho thùng chứa của 30mm130mm. bạn không bao giờ cần phải thay đổi hoặc gỡ lỗi nó. Nó cũng có màn hình cảm ứng người máy ánh sáng độc đáo,có nghĩa là,tự động tìm kiếm vị trí ban đầu cũng như an toàn và tiện lợi mà là trước các sản phẩm congener khác.

4) Double thu hẹp nhãn cấp phẳng, chiều cao hợp lý là tiện lợi để cố định nhãn; micro-máy tính hình tự động mà tránh ban hành và điều chỉnh.nhãn sẽ phát hiện và định vị tự độngThay đổi nhãn là nhanh chóng và thuận tiện, ngoài ra, nơi cắt là hoàn toàn chính xác.

5) Động cơ servo cắt mới được thiết kế có tốc độ cao, hoạt động chính xác, cắt là đúng và thu hẹp đẹp.Thiết kế này hợp tác với nhãn cấu trúc vị trí đồng bộ cho phép độ chính xác của vị trí cắt trong vòng 1mm.

Không, không.	Điểm		Dữ liệu kỹ thuật
1	Sức nhập khẩu		6.0KW
2	Năng lượng thành phần	Động cơ phụ cấp gắn nhãn	800W
3		Động cơ phục vụ cấp nhãn	800W
4		Động cơ cắt đầu servo	800W
5	Điện áp nhập		¥3, 380/220 VAC
6	Công suất (tốc độ sản xuất)		300BPM (Trên nhãn cơ sở chiều dài:55mm)
7	Kích thước của máy chủ (mm)		3200*1200*2070
8	Chiều kính của thùng chứa (mm)		φ28 mm ~ φ120 mm
9	Chiều dài nhãn áp dụng (mm)		30 ~ 250 mm
10	Nhãn mỏng áp dụng (mm)		0.04mm
11	Chiều kính bên trong áp dụng của ống giấy		76mm~125mm



Chức năng

Tên	Chức năng
Nhóm cung cấp vật liệu	Động cơ cung cấp cho người mang nhãn
Nhóm kệ	Cài đặt thiết bị nhãn âm lượng
Nhóm nâng bệ	Điều chỉnh chiều cao của máy chủ tự động theo hình dạng chai
Nhóm loại bỏ	Chải nhãn cắt trên chai
Nhóm cắt	Cắt các nhãn được gửi đến trung tâm guide pin
Nhóm kiểm soát máy cắt	Kiểm soát khu vực hoạt động của máy cắt
Nhóm lái xe phía sau	Động cơ cung cấp cho nhãn của chân hướng dẫn trung tâm
Nhóm điều chỉnh ổ trước	Giữ chân chỉ dẫn trung tâm
Khung của nhóm mắt điện	Điều chỉnh vị trí cắt tốt nhất của nhãn
Nhóm phát hiện ánh sáng chai bằng mắt điện	Điều chỉnh vị trí dán nhãn áo khoác của thân chai
Nhóm chải tóc	Chải nhãn mà không thể tay áo đúng vào đúng nơi
Nhóm định vị chai	Làm cho chai ổn định, kiểm soát vị trí dán nhãn tay áo
Nhóm chân hướng dẫn trung tâm	Làm cho nhãn âm lượng phân tâm để chuyển và cắt dễ dàng
chai đi vào các vít	Loại bỏ chai riêng biệt ở khoảng cách bằng nhau để dán nhãn chính xác



Phụ tùng

PLC	Panasonic	Nhật Bản
Màn hình chạm	Weinview	Đài Loan
Cảm biến sợi quang tốc độ cao*2	Panasonic	Nhật Bản
Cảm biến quang điện*4	Panasonic	Nhật Bản
Cảm biến quang điện*4	Panasonic	Nhật Bản
Động cơ servo cung cấp nhãn * 2	Panasonic	Nhật Bản
Động cơ phụ trợ cấp nhãn*2	Panasonic	Nhật Bản
Động cơ máy cắt đầu*2	Panasonic	Nhật Bản
Động cơ cắt đầu servo*2	Panasonic	Nhật Bản
Chuyển đổi tần số tách chai*4	Delta	Đài Loan
Chuyển đổi tần số máy vận chuyển chai	Delta	Đài Loan
Chuyển đổi tần số máy vận chuyển	Delta	Đài Loan
Chuyển đổi tần số bộ cấp nhãn	Delta	Đài Loan
Chuyển nguồn cung cấp điện	Schneider	Pháp
Máy tiếp xúc AC	Schneider	Pháp
Máy ngắt mạch	Schneider	Pháp
Chuyển tiếp trung gian*13	Schneider	Pháp

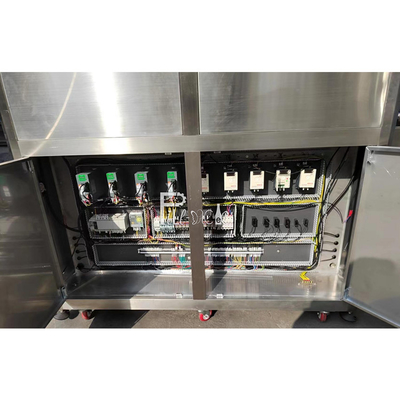

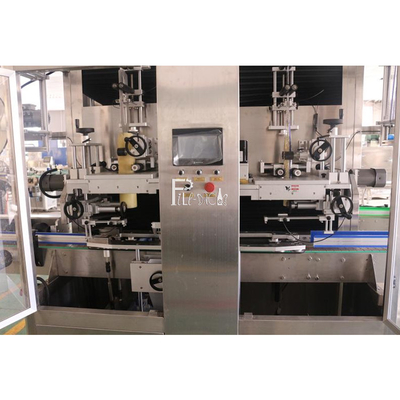

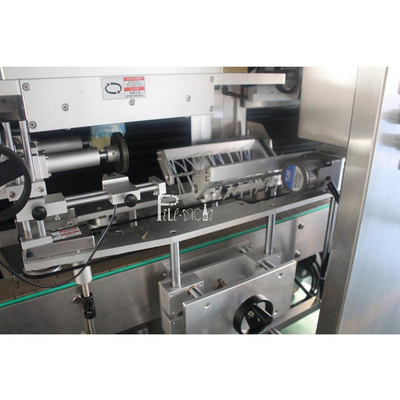

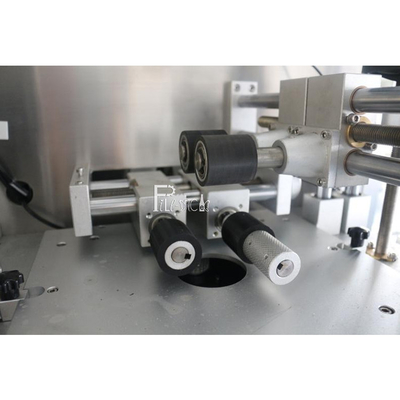

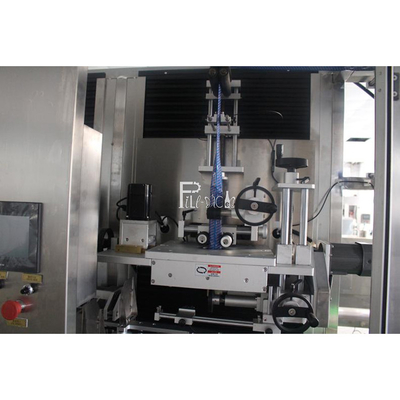

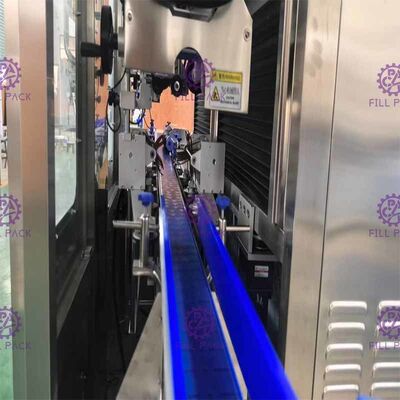

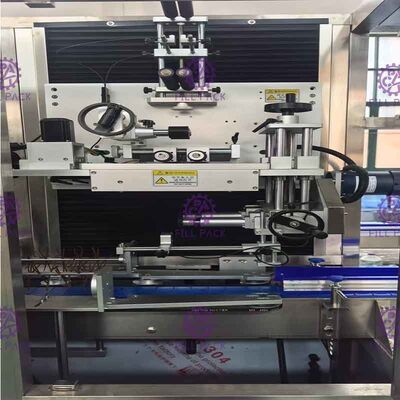

Hình ảnh chi tiết



Máy phụ trợ



Đường hầm thu nhỏ nhiệt hơi nước

Được làm bằng thép không gỉ SUS304. Thiết bị có bộ điều khiển hơi nước để tiêu thụ hơi nước. hơi nước còn lại được đưa ra nhà máy thông qua động cơ gió.Hiệu ứng thu nhỏ là hoàn hảo và sẽ không làm tổn thương nhãn.

Các thông số:

Năng lượng:3PH,380V, 50HZ 0.25kw

Kích thước: 1500*700*2000mm ((SB-1500)

Áp lực: 0,4-0,7Mpa



Máy phát hơi

Thiết kế phong cách tủ, làm cho máy nhỏ và nhỏ gọn trong cấu trúc, nó là sự lựa chọn lý tưởng để tiết kiệm không gian.Máy tách nước hơi được thiết lập bên trong, nó sẽ tránh được vấn đề mà hơi nước với rất nhiều nước, cải thiện chất lượng hơi nước. ống nhiệt kết nối với lò nướng và miếng lót, nó sẽ dễ dàng hơn để thay đổi, bảo trì. một bước điều khiển điện,Điều khiển lò tự động, chỉ cần kết nối nước và điện, và sau đó nhấn nút khởi động, toàn bộ hệ thống sẽ hoạt động bởi chính nó.bảo vệ áp suất để tránh nổ. Ngoài ra, máy được thiết lập với bảo vệ nước thấp, khi không có nguồn cung cấp nước, lò sẽ ngừng hoạt động.điện sẽ bị cắt khi có tình huống khẩn cấpĐiện sạch hơn carbon.
