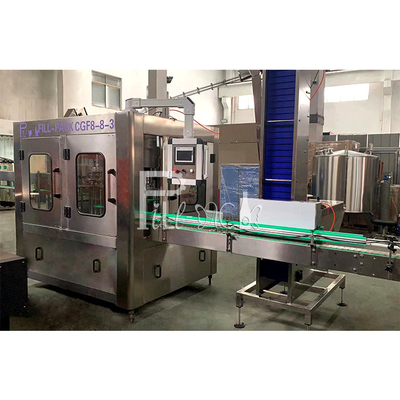

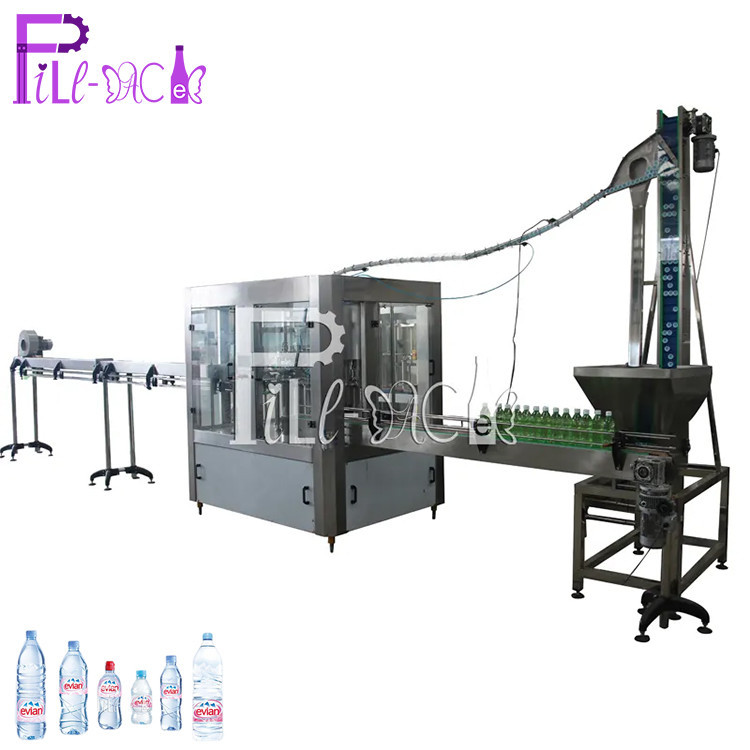

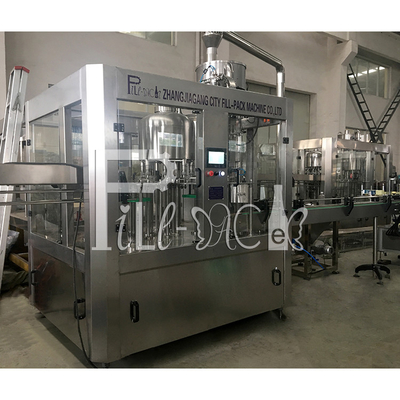

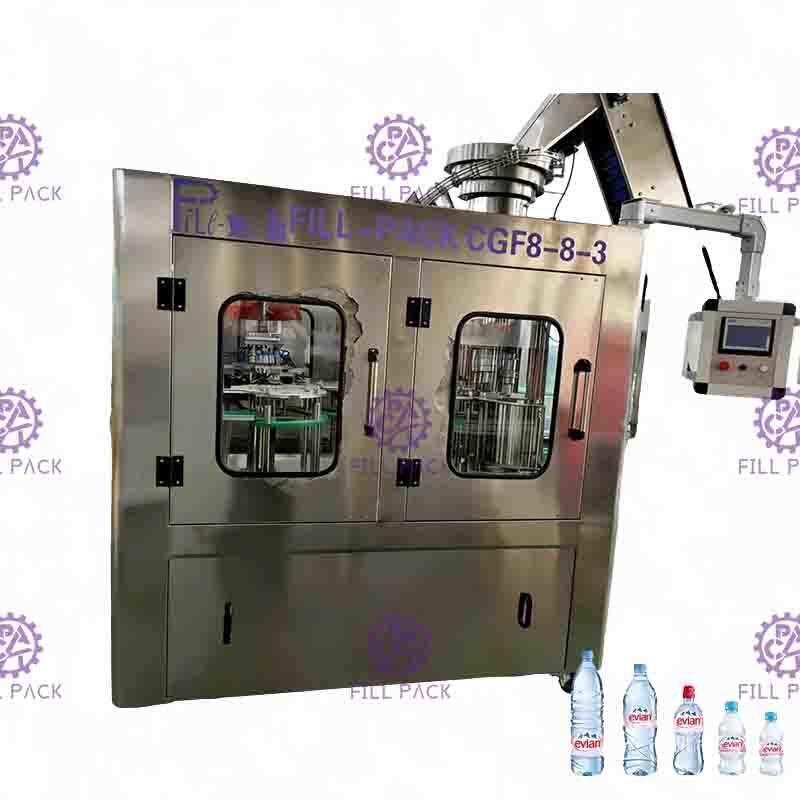

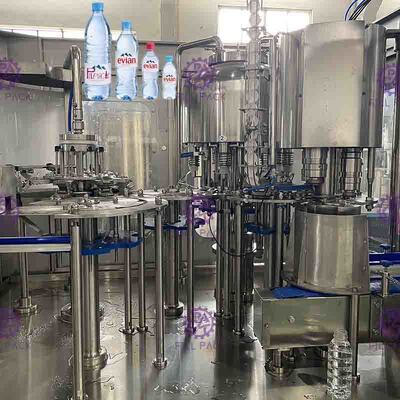

Thiết bị máy đóng chai nước chai nhỏ 3 trong 1 / monoblock aspetic CGF8-8-3 PET tự động cho nước tinh khiết
Thông tin chi tiết sản phẩm:
Nguồn gốc: | Trương Gia Cảng, TRUNG QUỐC |
Hàng hiệu: | FILL-PACK |
Chứng nhận: | CE/ISO9001 |
Số mô hình: | CGF 8-8-3 |
Thanh toán:
Số lượng đặt hàng tối thiểu: | 1 bộ |
---|---|
Giá bán: | USD11500.00 |
chi tiết đóng gói: | Vỏ gỗ |
Thời gian giao hàng: | 20-25 ngày làm việc |
Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Khả năng cung cấp: | 15 bộ mỗi tháng |
Thông tin chi tiết |
|||
Sự chính xác: | <+1MM | Tiêu thụ không khí: | 0,3m³/phút |
---|---|---|---|
Áp suất không khí: | 0,4mpa | Dung tích: | 2000-3000 Chai/giờ |
Kích thước: | 1800 * 1500 * 2300MM | phạm vi điền: | 200-2000ml |
Vật liệu: | SUS304 | bao bì: | Vỏ gỗ |
Quyền lực: | 4kw | Kiểu: | Tự động |
Vôn: | 380v | Cân nặng: | 1500kg |
Sự bảo đảm: | 12 tháng |
Mô tả sản phẩm
Mô tả sản phẩm

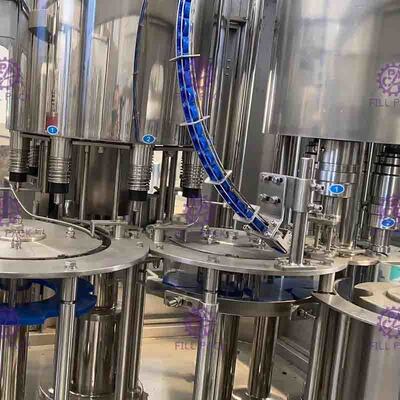

1.1 Máy rửa-rót-đóng nắp 3 trong 1
Thiết bị được sử dụng trong sản xuất nước trái cây nóng hoặc nước lạnh không chứa soda.
chai polyester.Rửa, làm đầy và đóng nắp được tích hợp trong một máy.
Công nghệ tiên tiến nhất từ Nhật Bản và Đức được sử dụng trong thiết kế.Việc làm đầy bề mặt chất lỏng cố định trọng lực được sử dụng.
Quá trình chiết rót diễn ra nhanh chóng, lượng chất lỏng được kiểm soát chính xác, tránh được hiện tượng rơi vãi và rò rỉ.
Lò xo co rút được sử dụng trong quá trình rửa chai.Các chai rỗng có thể được lật 180 ~ dọc theo đường ray vận chuyển.Có hai lần sục rửa trong và ngoài, hiệu quả sục rửa bình cao.
Quá trình chiết rót diễn ra nhanh chóng, lượng chất lỏng được kiểm soát chính xác, tránh được hiện tượng rơi vãi và rò rỉ.
Lò xo co rút được sử dụng trong quá trình rửa chai.Các chai rỗng có thể được lật 180 ~ dọc theo đường ray vận chuyển.Có hai lần sục rửa trong và ngoài, hiệu quả sục rửa bình cao.

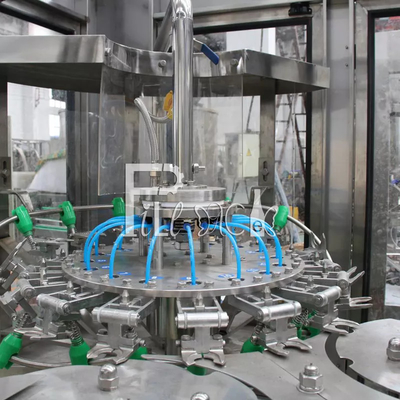

phần rửa
* Ngoại trừ khung xuống, các bộ phận truyền động và một số bộ phận phải được làm bằng vật liệu đặc biệt.Các phụ tùng khác được làm bằng thép không gỉ
* Vòng bi lăn được làm bằng thép không gỉ, vòng đệm được làm bằng vật liệu EPDM và nhựa được làm bằng
* Kẹp gắp được làm bằng thép không gỉ, vị trí giữ cổ chai cũng được làm bằng thép không gỉ, so với kẹp cao su truyền thống thì vệ sinh hơn, bền và không có bộ phận nhanh mòn, có thể tránh được các phần vít của cổ chai. bị ô nhiễm bởi kẹp cao su.
* Thegripper được trang bị vòi phun hiệu quả cao, nó có thể phát triển đến bất kỳ vị trí nào trong thành chai và có thể tiết kiệm nước rửa. Có một nắp phía trên vòi phun có thể ngăn nước tràn ra ngoài;và có khe tái chế theo quy định và ống tái chế dưới vòi.
* Thời gian súc rửa có thể được đảm bảo trong 4
* Bằng cách điều chỉnh chiều cao của các bộ phận quay để thích ứng với các chiều cao chai khác nhau
* Động lực bắt nguồn từ hệ thống định hướng trong khuôn khổ được thông qua
* Việc cung cấp nước rửa được điều khiển bằng van điện từ
* Vòng bi lăn được làm bằng thép không gỉ, vòng đệm được làm bằng vật liệu EPDM và nhựa được làm bằng
* Kẹp gắp được làm bằng thép không gỉ, vị trí giữ cổ chai cũng được làm bằng thép không gỉ, so với kẹp cao su truyền thống thì vệ sinh hơn, bền và không có bộ phận nhanh mòn, có thể tránh được các phần vít của cổ chai. bị ô nhiễm bởi kẹp cao su.
* Thegripper được trang bị vòi phun hiệu quả cao, nó có thể phát triển đến bất kỳ vị trí nào trong thành chai và có thể tiết kiệm nước rửa. Có một nắp phía trên vòi phun có thể ngăn nước tràn ra ngoài;và có khe tái chế theo quy định và ống tái chế dưới vòi.
* Thời gian súc rửa có thể được đảm bảo trong 4
* Bằng cách điều chỉnh chiều cao của các bộ phận quay để thích ứng với các chiều cao chai khác nhau
* Động lực bắt nguồn từ hệ thống định hướng trong khuôn khổ được thông qua
* Việc cung cấp nước rửa được điều khiển bằng van điện từ

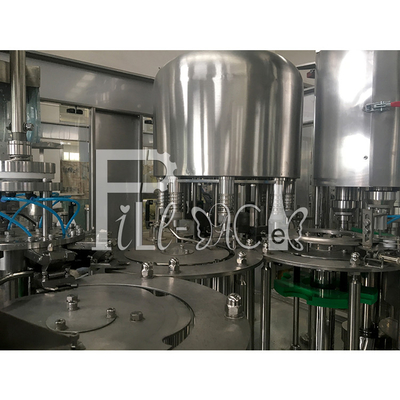

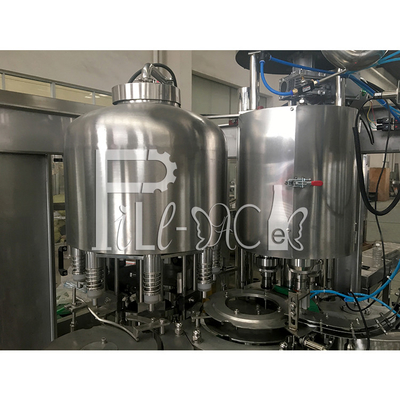

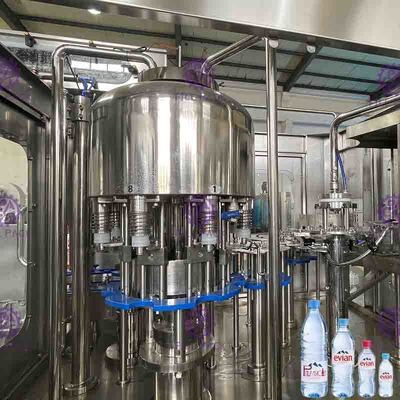

phần điền
1) Vòng bi không bảo trì chống ăn mòn của Đức được thông qua có thể làm giảm ô nhiễm môi trường.
2) Đĩa xoay được làm bằng SUS AISI304, ổ trục răng phẳng lớn.
3) Van cơ áp suất được giới thiệu với thiết kế nước ngoài tiên tiến với tốc độ làm đầy nhanh, không có túi góc vệ sinh, một vài bộ phận bịt kín và kiểm soát mức chất lỏng chính xác.Toàn bộ van được làm bằng inox 304.
4) Hệ thống chiết rót có hệ thống tuần hoàn CIP để rửa đường ống và cốc giả dùng để vệ sinh van chiết rót.hệ thống này
có thể làm sạch đường ống chất lỏng, bình chứa chất lỏng và van nạp, v.v. một cách hiệu quả.
5) Hệ thống làm đầy này có hệ thống kiểm soát nhiệt độ tự động.
6) Van nạp mở ra và bắt đầu nạp khi nó di chuyển xuống và chạm vào cổ chai, van nạp di chuyển lên và rời khỏi
nút cổ chai khi nó kết thúc quá trình lấp đầy.
7) Việc cung cấp chất lỏng thông qua công tắc cấp chất lỏng từ van khí nén tự động để tự động điều khiển bình chứa chất lỏng.
8) Động lực của chất độn được lấy từ hệ thống điều khiển trong khung và được truyền bằng bánh răng
2) Đĩa xoay được làm bằng SUS AISI304, ổ trục răng phẳng lớn.
3) Van cơ áp suất được giới thiệu với thiết kế nước ngoài tiên tiến với tốc độ làm đầy nhanh, không có túi góc vệ sinh, một vài bộ phận bịt kín và kiểm soát mức chất lỏng chính xác.Toàn bộ van được làm bằng inox 304.
4) Hệ thống chiết rót có hệ thống tuần hoàn CIP để rửa đường ống và cốc giả dùng để vệ sinh van chiết rót.hệ thống này
có thể làm sạch đường ống chất lỏng, bình chứa chất lỏng và van nạp, v.v. một cách hiệu quả.
5) Hệ thống làm đầy này có hệ thống kiểm soát nhiệt độ tự động.
6) Van nạp mở ra và bắt đầu nạp khi nó di chuyển xuống và chạm vào cổ chai, van nạp di chuyển lên và rời khỏi
nút cổ chai khi nó kết thúc quá trình lấp đầy.
7) Việc cung cấp chất lỏng thông qua công tắc cấp chất lỏng từ van khí nén tự động để tự động điều khiển bình chứa chất lỏng.
8) Động lực của chất độn được lấy từ hệ thống điều khiển trong khung và được truyền bằng bánh răng
phần đóng nắp
Bộ phận này là bộ phận có độ chính xác cao nhất của máy 3 trong 1, quan trọng là máy chạy ổn định và chất lượng sản phẩm.Đặc điểm của capper vít như sau:
1) Đầu vặn vít (bộ phận chính có thể đảm bảo chất lượng đóng nắp), chuyên gia cải tiến thiết kế thép từ tính, cải tiến này có thể giảm tỷ lệ lỗi của nắp tốt hơn và đặc tính truyền thống là dễ cài đặt và điều chỉnh mô-men xoắn vặn vít đóng nắp đầu.
2) Đầu vặn vít là thiết kế có mục đích kép;nó phù hợp với mũ phẳng và mũ thể thao.
3) Thiết bị có thể tháo nắp đảo ngược và ngăn nắp đảo ngược đi qua được cố định trong thanh dẫn rơi nắp.Đi qua
bằng hệ thống tải nắp.
4) Một nhóm các công tắc quang điện được đặt trên thanh dẫn hướng nắp rơi xuống.Máy sẽ dừng khi không có nắp trên thanh dẫn.
5) Một công tắc phát hiện đầu vào của chai được đặt trên nắp vặn.
6) Có một xi lanh khóa nắp ở khớp nối giữa dẫn hướng hạ nắp và tấm chọc nắp.Người ta nhận ra rằng không cho ăn không có nắp.
8) Bằng cách điều chỉnh chiều cao của các bộ phận quay để thích ứng với chiều cao chai khác nhau.
9) Động lực của capper vít bắt nguồn từ hệ thống truyền động trong khung và được truyền bằng bánh răng.
1) Đầu vặn vít (bộ phận chính có thể đảm bảo chất lượng đóng nắp), chuyên gia cải tiến thiết kế thép từ tính, cải tiến này có thể giảm tỷ lệ lỗi của nắp tốt hơn và đặc tính truyền thống là dễ cài đặt và điều chỉnh mô-men xoắn vặn vít đóng nắp đầu.
2) Đầu vặn vít là thiết kế có mục đích kép;nó phù hợp với mũ phẳng và mũ thể thao.
3) Thiết bị có thể tháo nắp đảo ngược và ngăn nắp đảo ngược đi qua được cố định trong thanh dẫn rơi nắp.Đi qua
bằng hệ thống tải nắp.
4) Một nhóm các công tắc quang điện được đặt trên thanh dẫn hướng nắp rơi xuống.Máy sẽ dừng khi không có nắp trên thanh dẫn.
5) Một công tắc phát hiện đầu vào của chai được đặt trên nắp vặn.
6) Có một xi lanh khóa nắp ở khớp nối giữa dẫn hướng hạ nắp và tấm chọc nắp.Người ta nhận ra rằng không cho ăn không có nắp.
8) Bằng cách điều chỉnh chiều cao của các bộ phận quay để thích ứng với chiều cao chai khác nhau.
9) Động lực của capper vít bắt nguồn từ hệ thống truyền động trong khung và được truyền bằng bánh răng.
10) Các bộ phận chính của capper vít được xử lý bởi trung tâm xử lý điều khiển kỹ thuật số
Thông số
Người mẫu
|
CGF 8-8-3
|
Dung tích(B/H)(500ml)
|
2000-3000
|
kích thước chai
|
Cổ: φ20-50mm; Chiều cao: 150-320mm
|
áp lực nước
|
0,18-0,25Mpa
|
Lượng nước tiêu thụ (kg/h)
|
1000
|
trạm giặt
|
2
|
trạm nhỏ giọt
|
2
|
điền chính xác
|
<+1MM
|
Áp suất không khí
|
0,4Mpa
|
Lượng khí tiêu thụ (m³/phút)
|
0,3
|
Công suất (kw)
|
4
|
Trọng lượng (kg)
|
1500
|
Kích thước(L*W*H)(mm)
|
1800*1500*2300
|
Công suất định mức điện:
Động cơ chính
|
1,5KW
|
Máy thổi băng tải
|
1.1KW
|
bơm rửa
|
0,37KW
|
bơm làm đầy
|
0,55KW
|
Động cơ phân loại nắp
|
0,22KW
|
Động cơ băng tải
|
0,37KW
|
TỔNG CỘNG
|
4.11KW
|
đầu dò
|
Misubishi
|
2.2K
|
Màn hình cảm ứng
|
Easyview-TaiWan
|
MT6070
|
plc
|
Misubishi
|
FXIS-20MR
|
ổn định điện áp cung cấp
|
MingWei-TaiWan
|
S-35-24
|
công tắc tơ
|
Schinder
|
CJX2-0910
|
Công tắc tiếp cận
|
Autonics
|
PR18-8DN
|
công tắc không khí
|
Schinder
|
3P-D20
|
|
|
IP-C
|
