Nhựa chai nước tinh khiết giặt lấp nắp máy dây

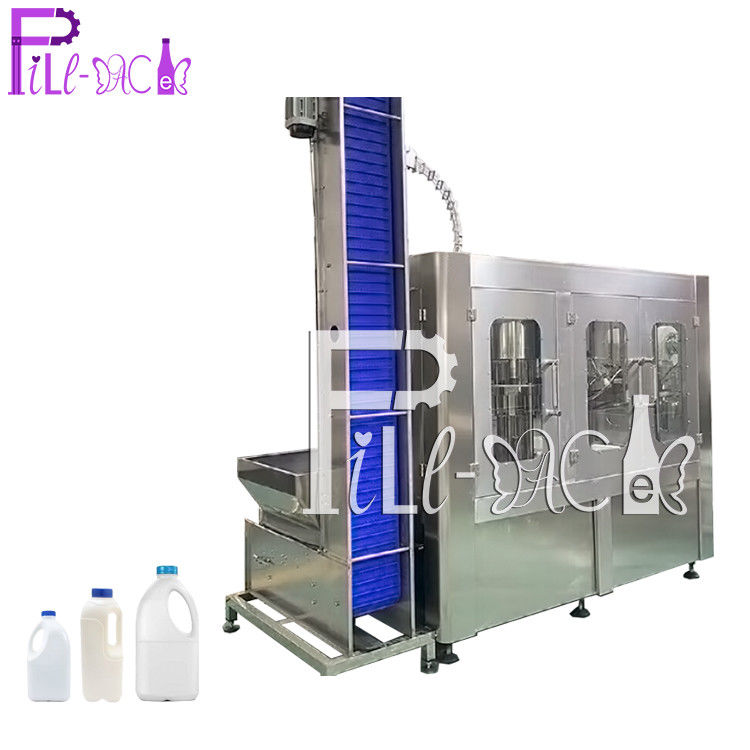

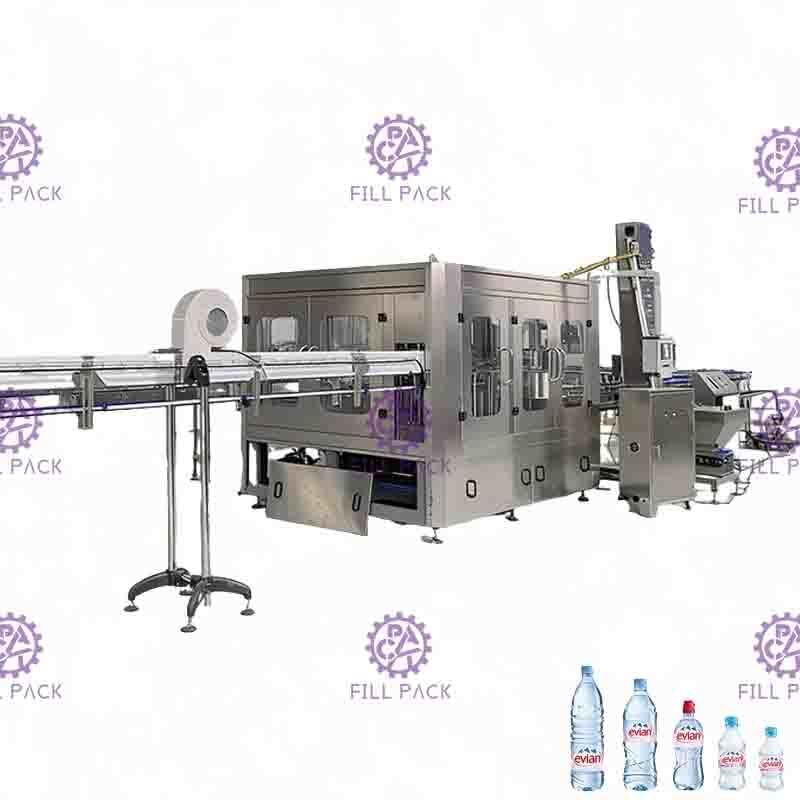

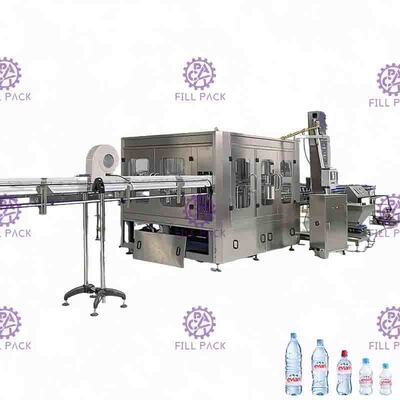

1. Máy rửa, chiết rót, đóng nắp 3 trong 1 cho chai PET được sử dụng trong sản xuất đồ uống không ga, nước khoáng tinh khiết đóng chai polyester. Rửa, chiết rót và đóng nắp được tích hợp trong một máy.

2. Công nghệ tiên tiến nhất từ Nhật Bản và Đức được áp dụng trong thiết kế. Sử dụng phương pháp chiết rót theo bề mặt chất lỏng cố định bằng trọng lực. Chiết rót nhanh, lượng chất lỏng được kiểm soát chính xác, tránh rơi vãi và rò rỉ.

Mẫu mã	CGF24-24-8
Công suất (chai/giờ)	8000-12000 (500ml)
Kích thước chai	Cổ chai: φ50-100mm: Chiều cao: 150-320mm
Áp lực nước	0.18-0.25Mpa
Tiêu thụ nước (kg/h)	1000
Trạm rửa	18
Trạm nạp-nhỏ giọt-xả	2-2-2
Độ chính xác chiết rót	＜+1MM
Áp suất khí	0.5Mpa
Tiêu thụ khí	0.3m3/phút
Công suất (kw)	4
Trọng lượng (kg)	5000
Kích thước (D*R*C)	2750*2100*2400 mm



Hình ảnh chi tiết

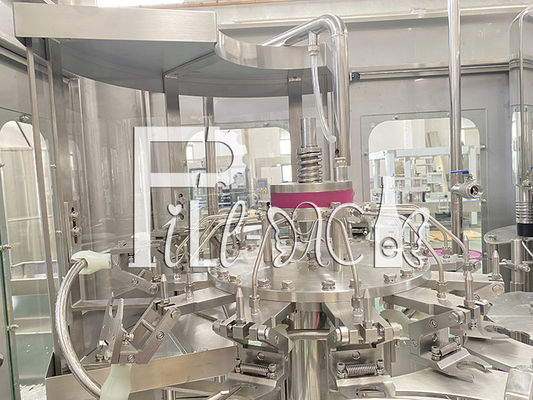

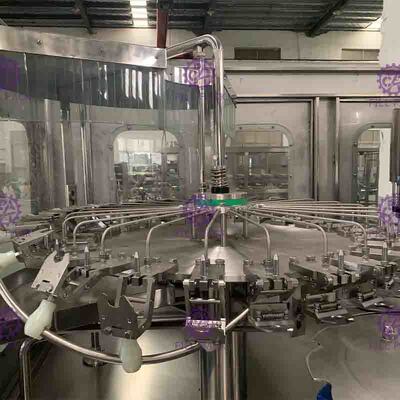

Bộ phận rửa

1) Ngoại trừ khung dưới, các bộ phận truyền động và một số bộ phận phải làm bằng vật liệu đặc biệt. Các phụ tùng khác được làm bằng thép không gỉ 304.



2) Vòng bi con lăn được làm bằng thép không gỉ, vòng đệm được làm bằng vật liệu EPDM và nhựa được làm bằng UMPE.



3) Kẹp được làm bằng thép không gỉ, vị trí giữ cổ chai cũng được làm bằng thép không gỉ, so với kẹp cao su truyền thống, nó vệ sinh hơn nhiều, bền hơn và không có bộ phận hao mòn nhanh, các bộ phận vít của cổ chai có thể tránh bị nhiễm bẩn bởi kẹp cao su.



4) Kẹp được trang bị vòi phun hiệu suất cao, có thể vươn tới bất kỳ vị trí nào bên trong thành chai và có thể tiết kiệm nước rửa. Có một nắp phía trên vòi phun có thể ngăn nước bắn ra; và có rãnh thu hồi và ống thu hồi có thể điều chỉnh bên dưới vòi phun.



5) Thời gian rửa được đảm bảo trong 4 giây.



6) Bằng cách điều chỉnh chiều cao của các bộ phận quay để thích ứng với chiều cao chai khác nhau.



7) Động lực được lấy từ hệ thống dẫn động trong khung thông qua bánh răng.



8) Cung cấp nước rửa được điều khiển bằng van điện từ.

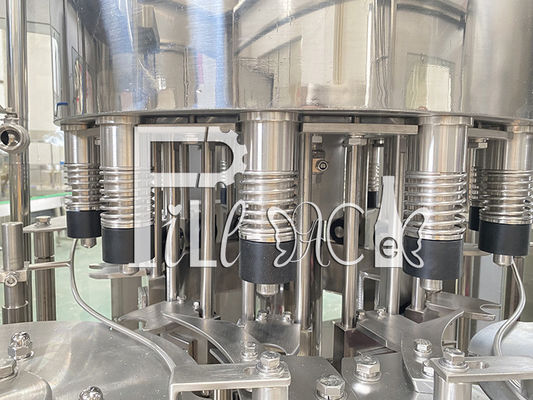

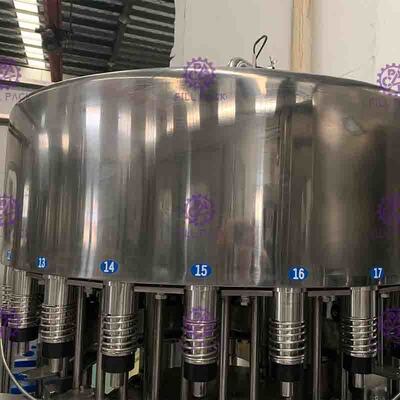

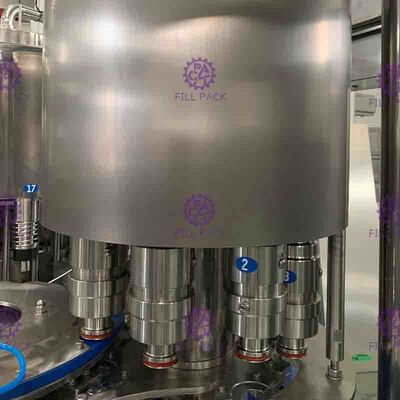

Bộ phận chiết rót

1) Sử dụng vòng bi không bảo trì chống ăn mòn của Đức có thể giảm ô nhiễm môi trường do chiết rót.

2) Đĩa quay được làm bằng SUS AISI304, vòng bi răng lớn phẳng.

3) Van cơ áp dụng thiết kế tiên tiến của nước ngoài với tốc độ chiết rót nhanh, không có góc túi vệ sinh, ít bộ phận làm kín và kiểm soát mức chất lỏng chính xác. Toàn bộ van được làm bằng thép không gỉ 304.

4) Hệ thống chiết rót có hệ thống tuần hoàn CIP để rửa đường ống và cốc giả dùng để làm sạch van chiết rót. Hệ thống này có thể làm sạch hiệu quả đường ống chất lỏng, bể chứa chất lỏng và van chiết rót, v.v.

5) Hệ thống chiết rót này có hệ thống kiểm soát nhiệt độ tự động.

6) Van chiết rót mở và bắt đầu chiết rót khi nó di chuyển xuống và chạm vào cổ chai, van chiết rót di chuyển lên và rời khỏi cổ chai khi hoàn thành chiết rót.

7) Cung cấp chất lỏng sử dụng công tắc mức chất lỏng từ tính van khí nén tự động để điều khiển bể chứa chất lỏng tự động.

8) Động lực của máy chiết rót được lấy từ hệ thống dẫn động trong khung và truyền qua bánh răng.

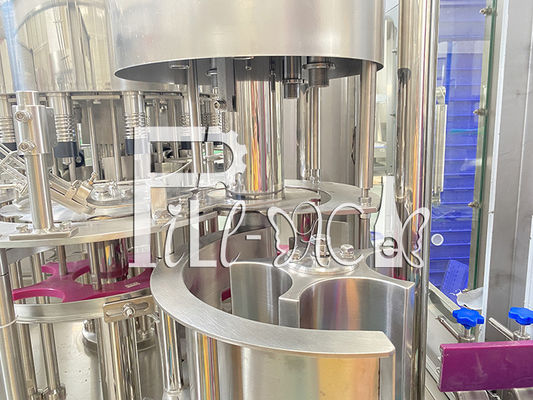

Bộ phận đóng nắp

1) Hệ thống đặt và đóng nắp, đầu đóng nắp điện từ, có chức năng xả tải, đảm bảo giảm thiểu va chạm chai trong quá trình đóng nắp.


2) Công tắc phát hiện chai vào được lắp đặt trên máy đóng nắp vít.

3) Không có chai không đóng nắp.

4) Tự động dừng khi thiếu chai.

5) Động lực của máy đóng nắp vít được lấy từ hệ thống dẫn động trong khung và truyền qua bánh răng.
